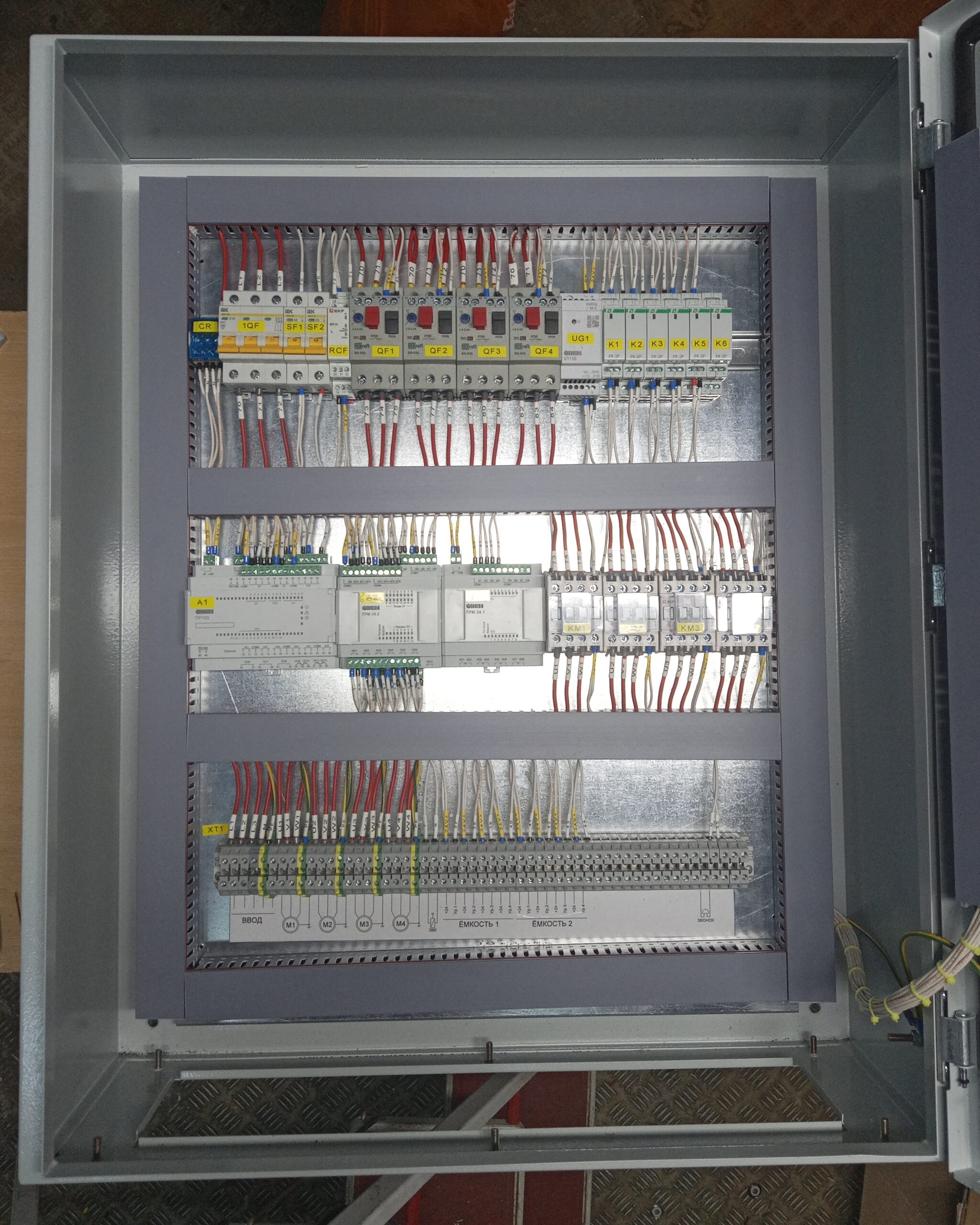

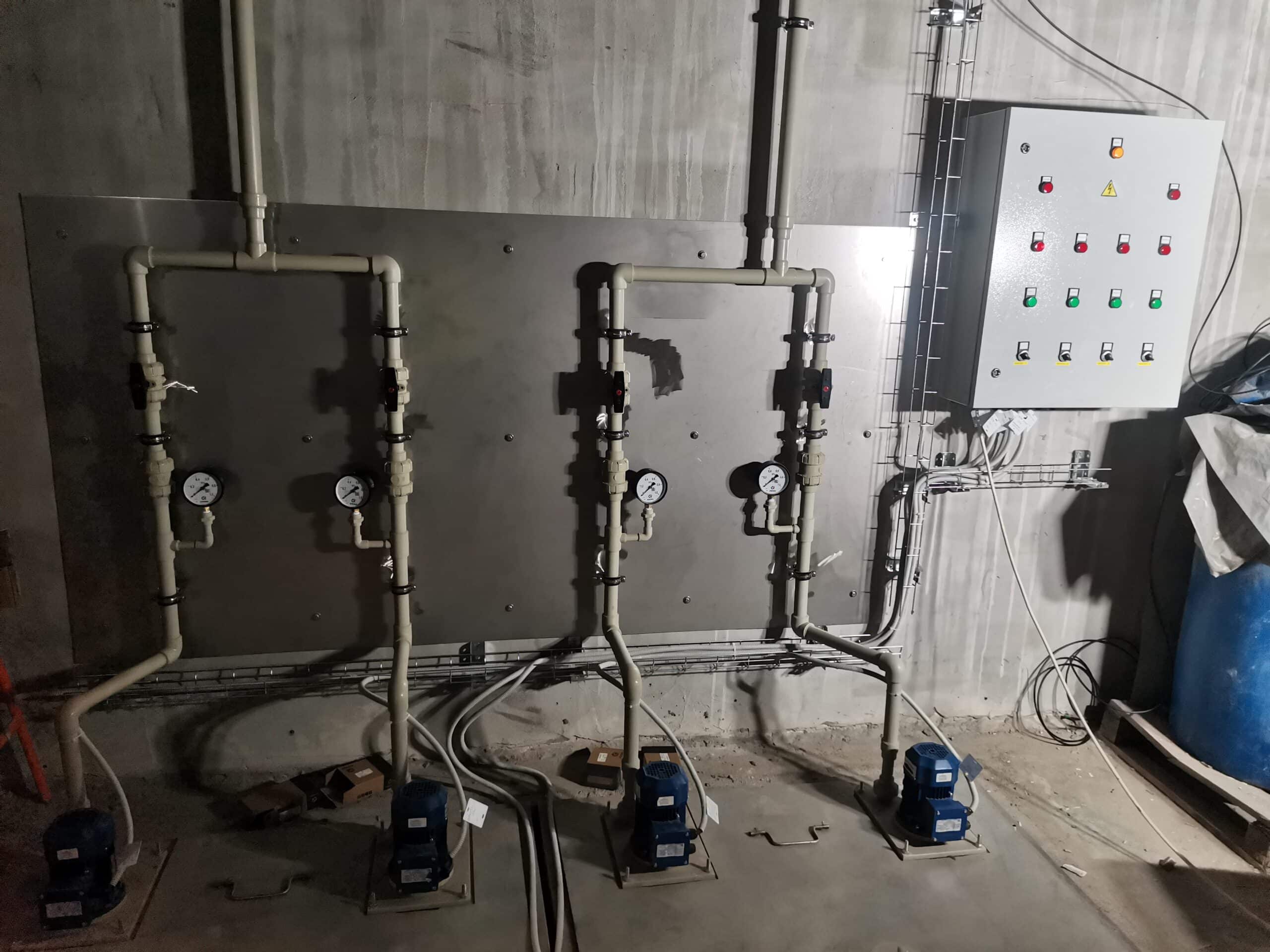

Спроектировали и собрали шкаф управления четырьмя насосами канализационной насосной станции для ООО «ГАЛАРС СПБ». Полный цикл: проект, сборка, монтаж кабельных лотков и трасс, подключение насосов и клапанов, пусконаладка и диспетчеризация с удалённым контролем через Simple Scada.

Контроллер: ОВЕН ПР103
Управление 4 насосами с ротацией по наработке
Защита от сухого хода и перелива
Диспетчеризация Simple Scada по Ethernet
SMS-оповещения об авариях 24/7
Степень защиты IP54

📞 Заказать такой же

ОПИСАНИЕ: Шкаф управления насосами (ШУН) спроектирован, смонтирован и установлен на объекте по ТЗ заказчика с подключением насосов, уровнемеров, электроклапанов и прокладкой кабелей в перфорированные короба с нанесением кабельной маркировки. Вы также можете ознакомиться с рабочей документацией ШУН, нажав на кнопку «📄 Документация».

НАШИ РАБОТЫ:

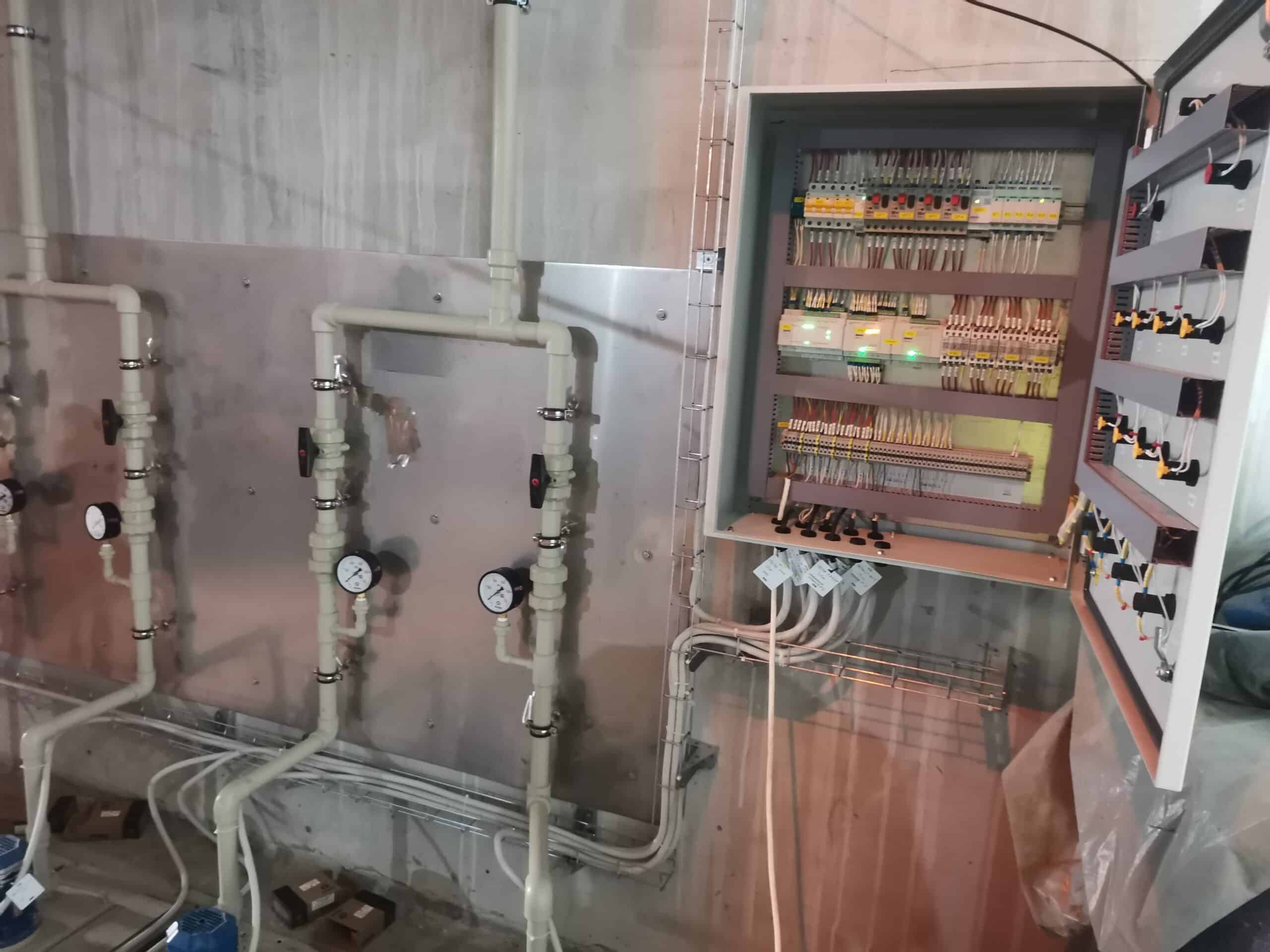

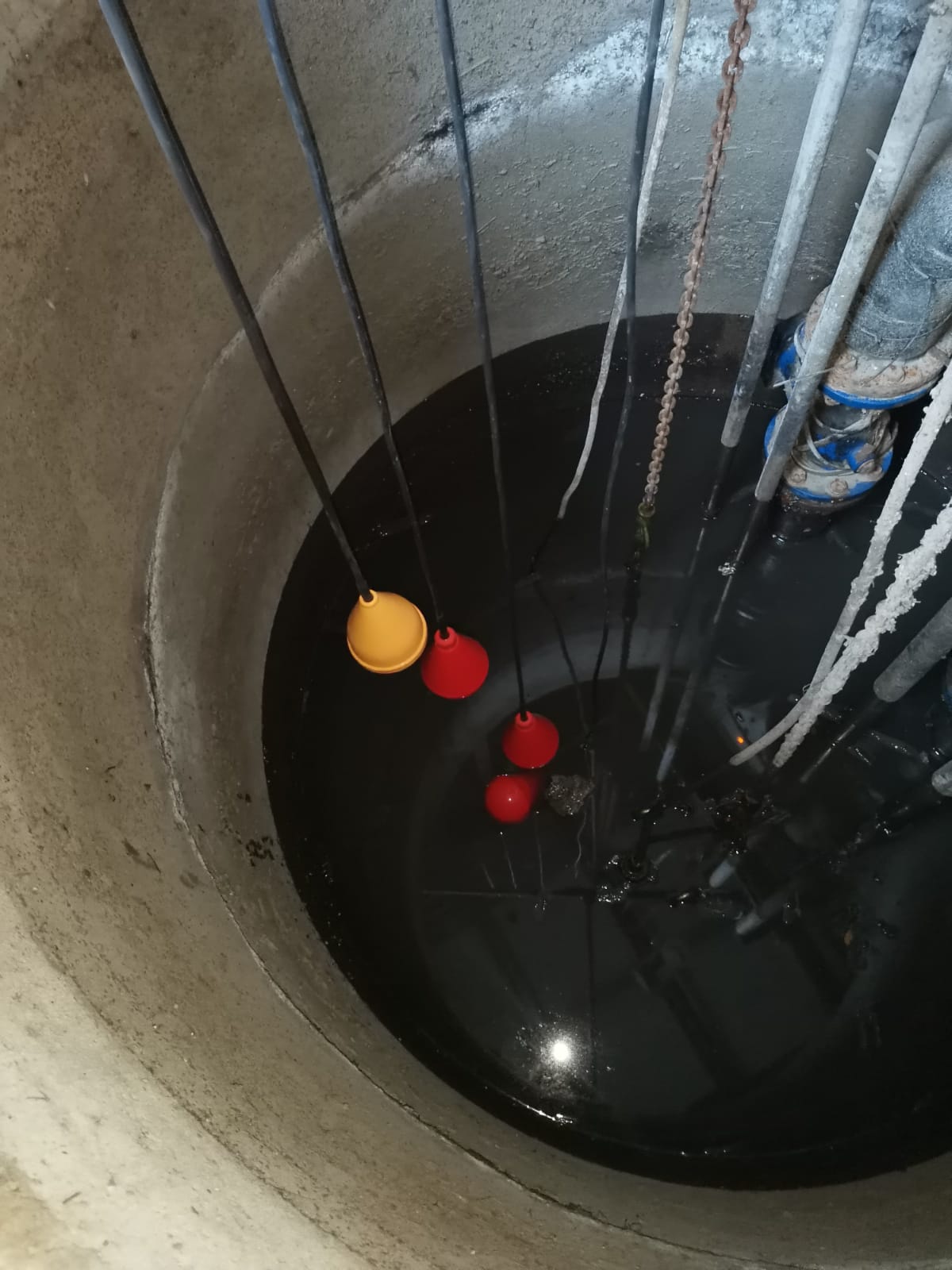

Новый шкаф управления КНС «Вокзальная» установлен на объекте

🔍

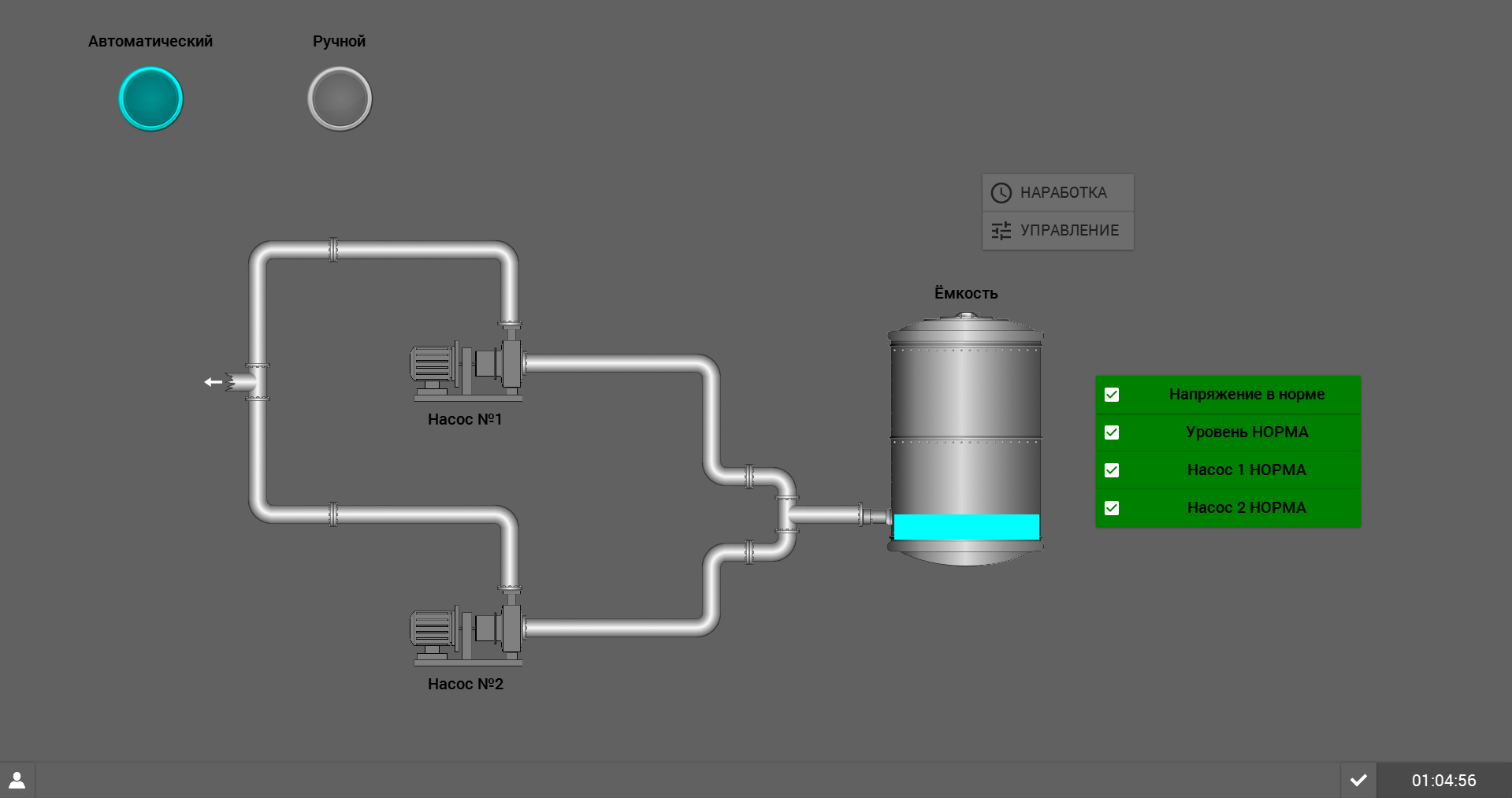

Экран диспетчеризации Simple Scada: мнемосхема станции, насосы, уровень в ёмкости

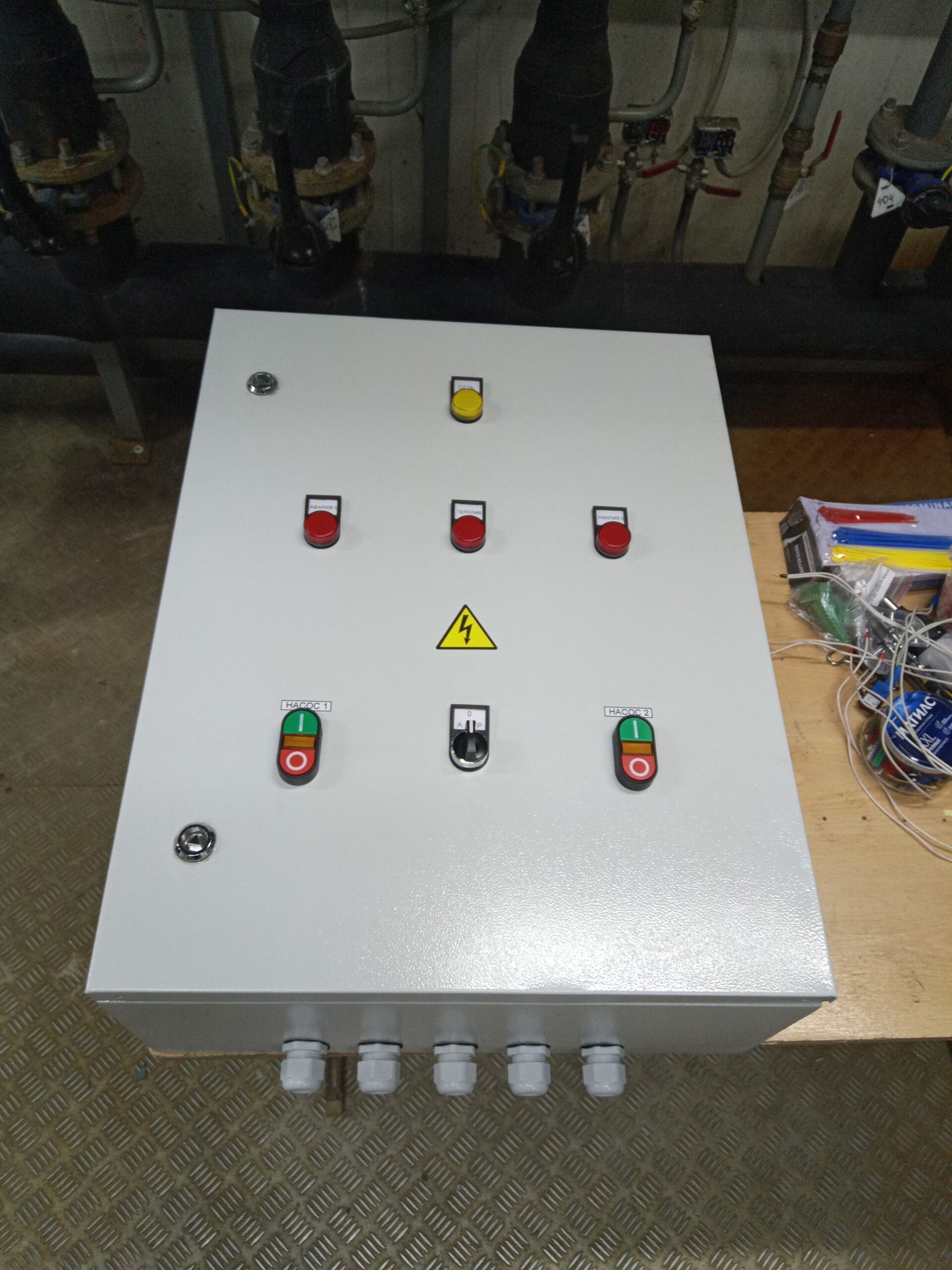

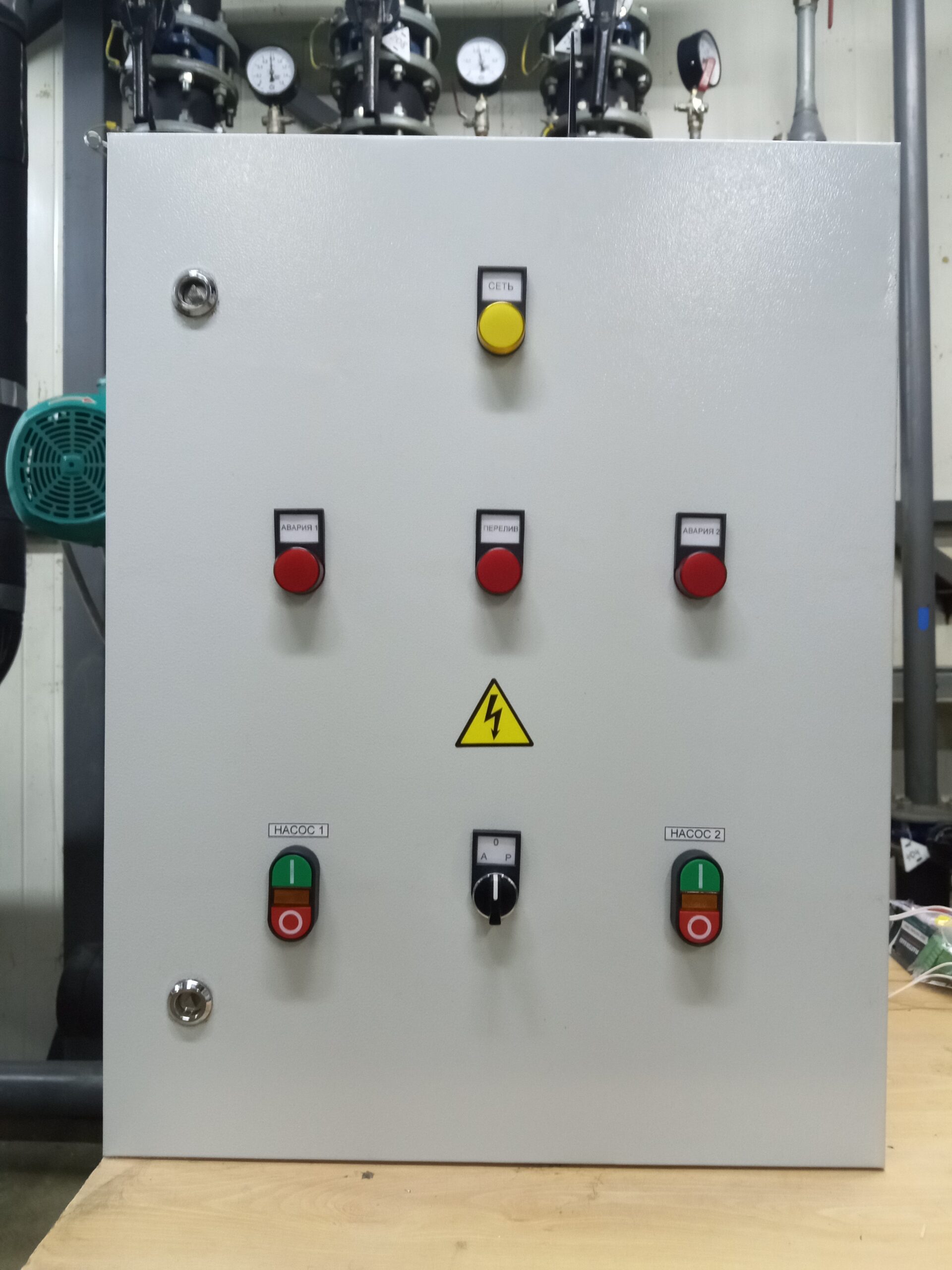

Лицевая панель: индикация, управление, переключатель «автомат / ручной»

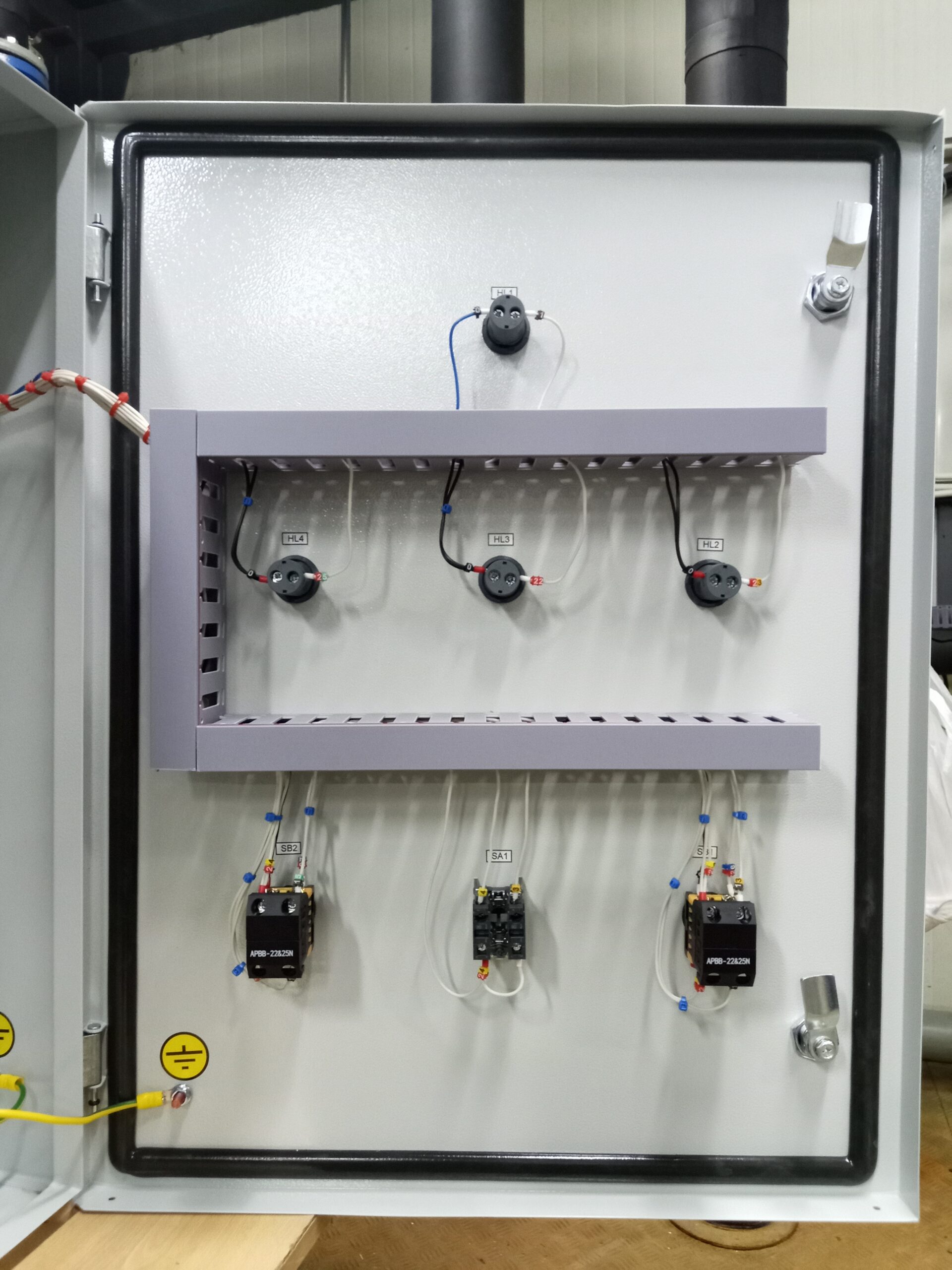

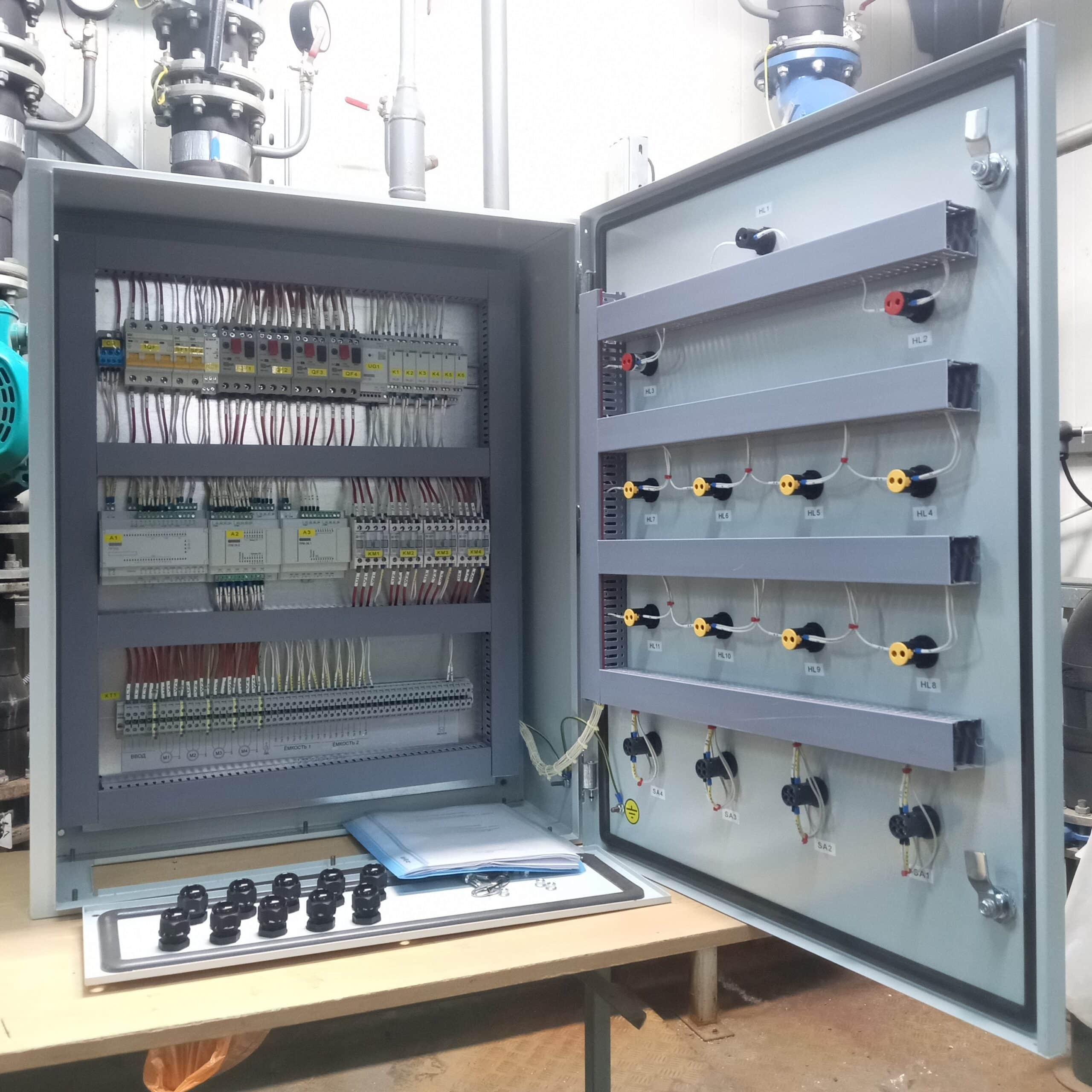

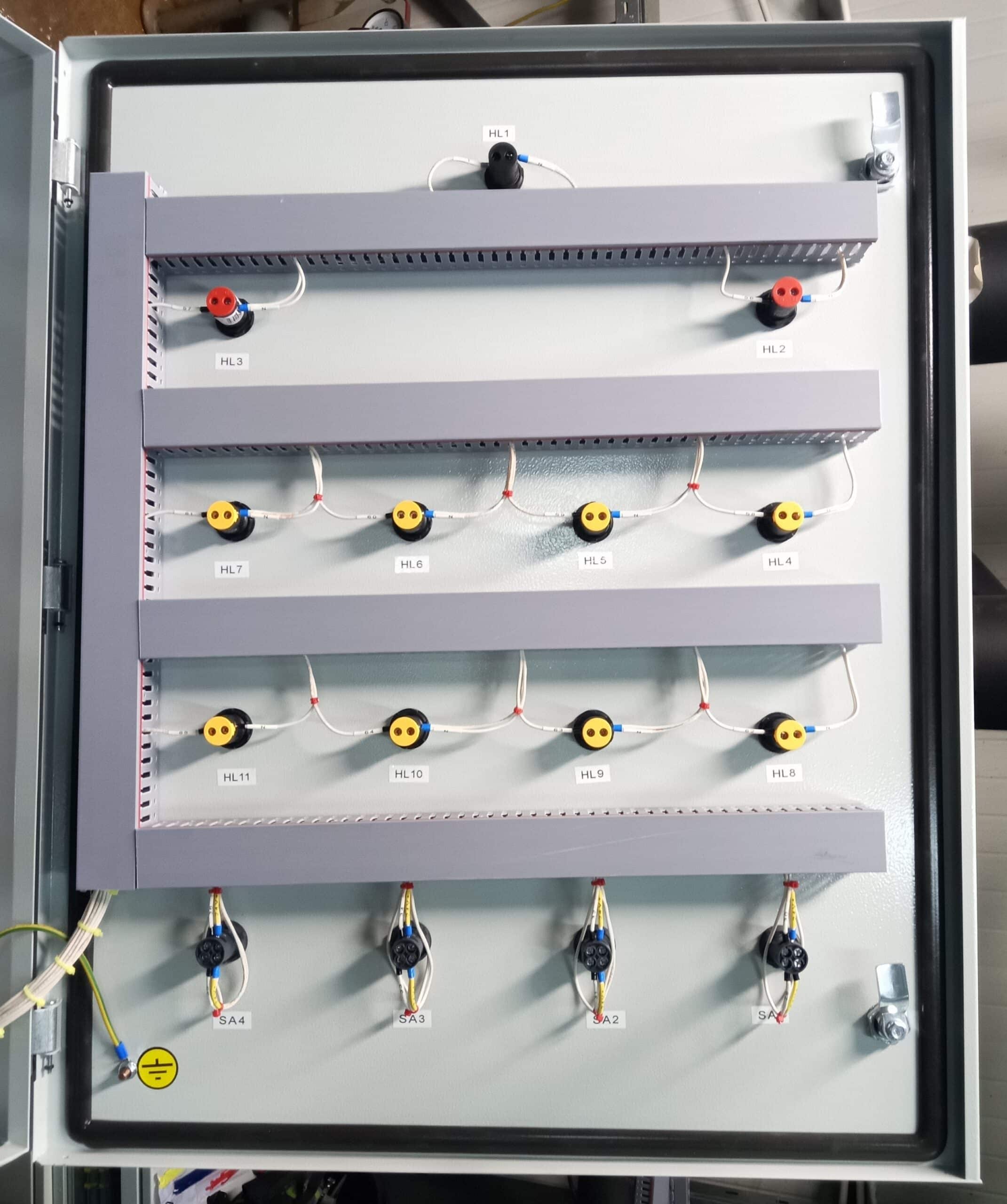

Дверца изнутри: короба, контактные блоки, маркировка

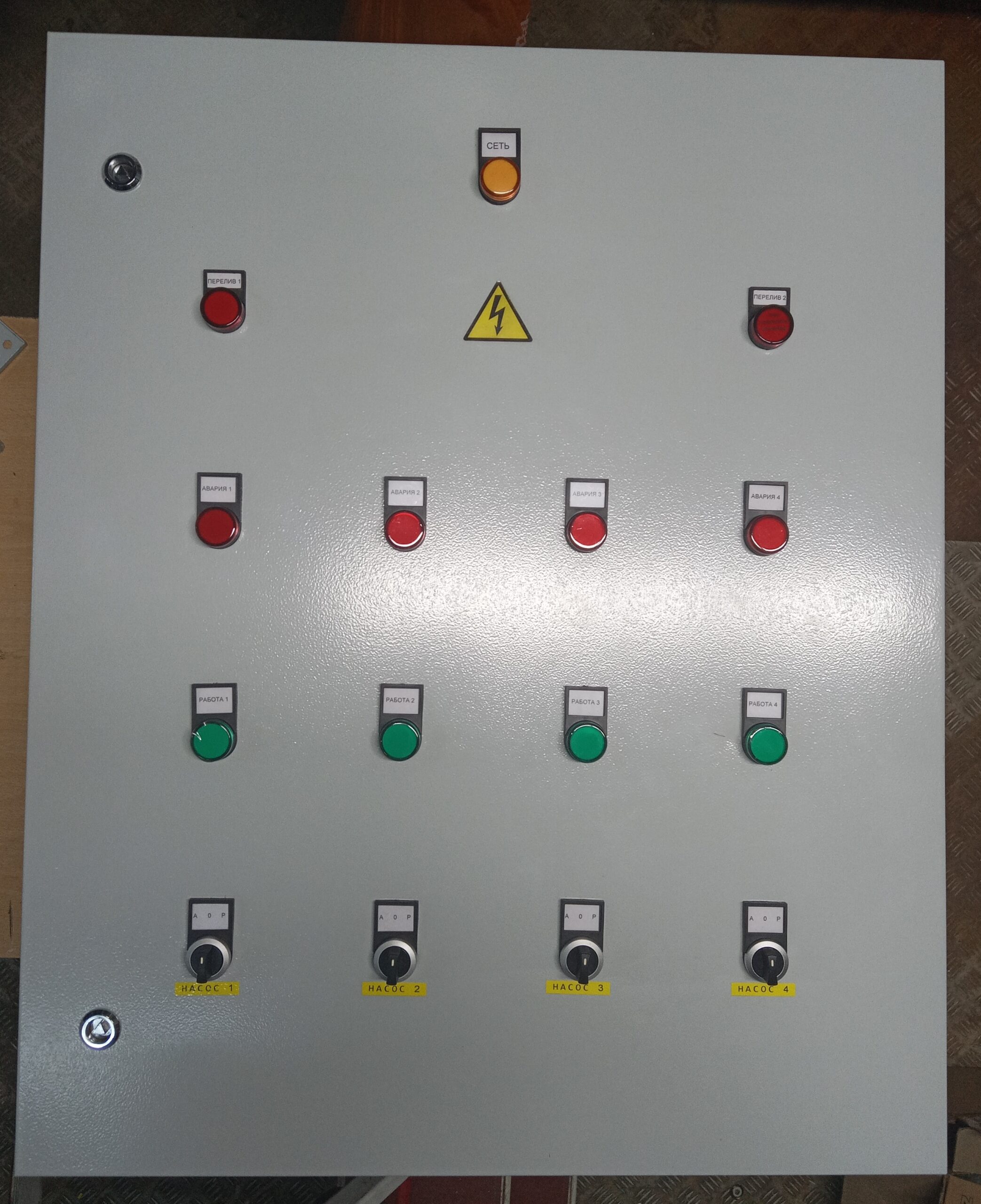

Лицевая панель: кнопки и индикация насосов

БЫЛО / СТАЛО VS

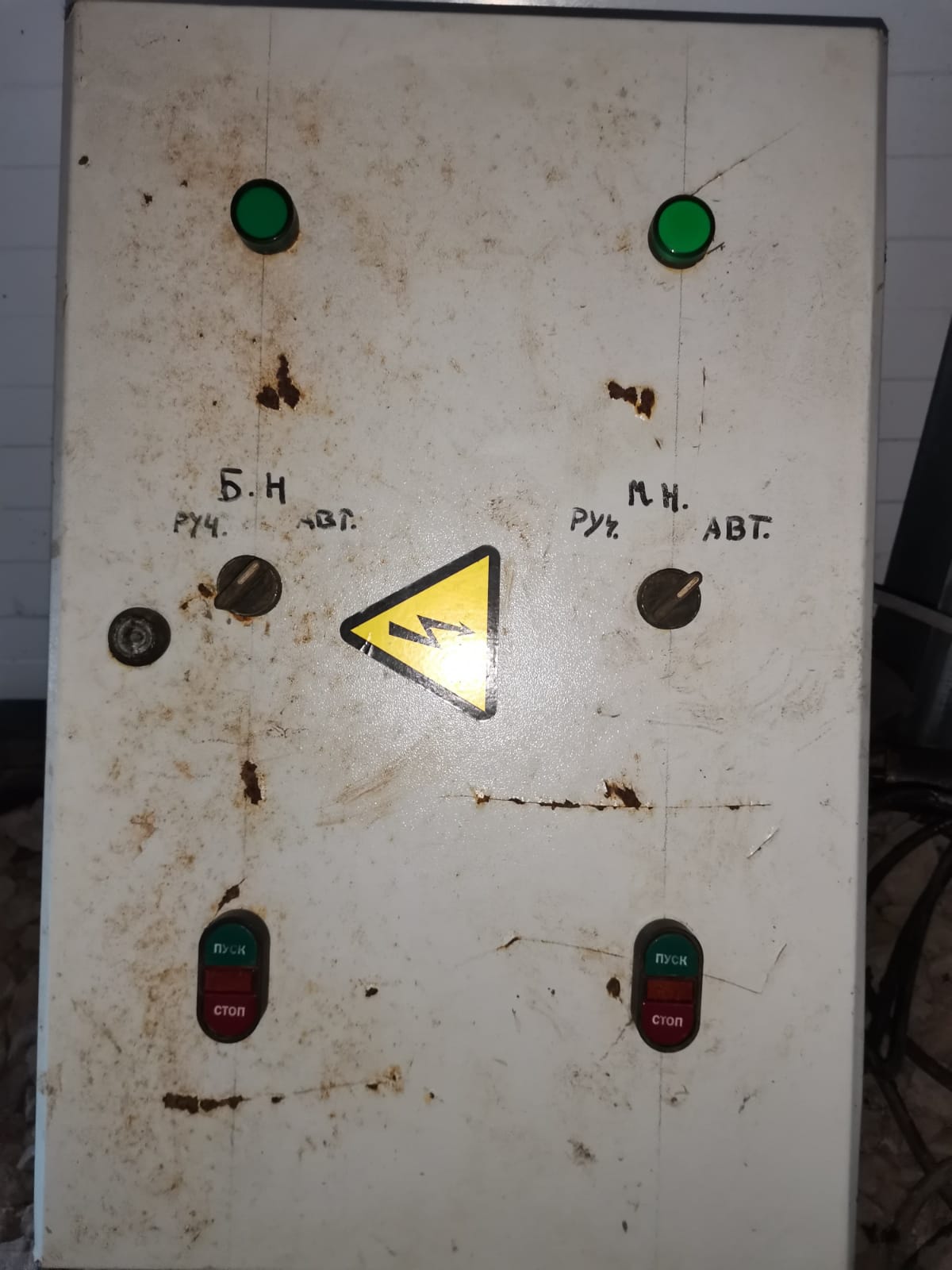

До модернизации: ржавая панель, надписи от руки «Б.Н / М.Н», стёртые бирки — **Лицевая панель:** ржавчина и надписи маркером → аккуратная панель с индикацией «СЕТЬ / АВАРИЯ 1 / ПЕРЕЛИВ / АВАРИЯ 2» и переключателем режимов

После модернизации: чистая панель с индикацией «СЕТЬ / АВАРИЯ / ПЕРЕЛИВ» и режимом 0/А/Р — **Лицевая панель:** ржавчина и надписи маркером → аккуратная панель с индикацией «СЕТЬ / АВАРИЯ 1 / ПЕРЕЛИВ / АВАРИЯ 2» и переключателем режимов

До модернизации: хаотичная «паутина» проводов, скрутки, отсутствие маркировки — **Шкаф внутри:** «паутина» и скрутки → промышленный монтаж в короба: ОВЕН ПР102, GSM-модем iRZ, защиты DEKraft, маркировка каждого провода

После модернизации: аккуратный монтаж в короба, ОВЕН ПР102, GSM-модем iRZ — **Шкаф внутри:** «паутина» и скрутки → промышленный монтаж в короба: ОВЕН ПР102, GSM-модем iRZ, защиты DEKraft, маркировка каждого провода

Коммутация: провода внахлёст → силовая часть с защитами двигателей и контакторами, уложенная в короба

К нам обратился заказчик: автоматика КНС практически не работала, станцию постоянно топило, а о авариях узнавали по факту затопления. Мы собрали новый шкаф управления двумя насосами на базе контроллера ОВЕН, настроили ротацию по наработке и защиты, подключили диспетчеризацию Simple Scada с мнемосхемой станции и настроили SMS-уведомления по 3 параметрам на выбор заказчика: «перелив», «авария насоса 1», «авария насоса 2». Затопления прекратились.

Контроллер ОВЕН — автоматика 2 насосов с ротацией по наработке
Защита от сухого хода и перелива
Диспетчеризация Simple Scada: мнемосхема и контроль 24/7
SMS-уведомления: «Перелив», «Авария насоса 1», «Авария насоса 2»
Режимы «автомат / ручной» на панели и с экрана SCADA
Новый монтаж: короба, маркировка каждого провода по ГОСТ
Степень защиты IP54

📞 Заказать такой же

ОПИСАНИЕ: восстановлена работоспособность КНС «Вокзальная»: собран новый шкаф управления, настроена автоматическая работа двух насосов с ротацией по наработке, подключена диспетчеризация Simple Scada и SMS-оповещения о переливе и авариях насосов. Станцию больше не топит — заказчик видит состояние объекта с ноутбука. Сравните фото «БЫЛО / СТАЛО» — нажмите на фото, чтобы увеличить.

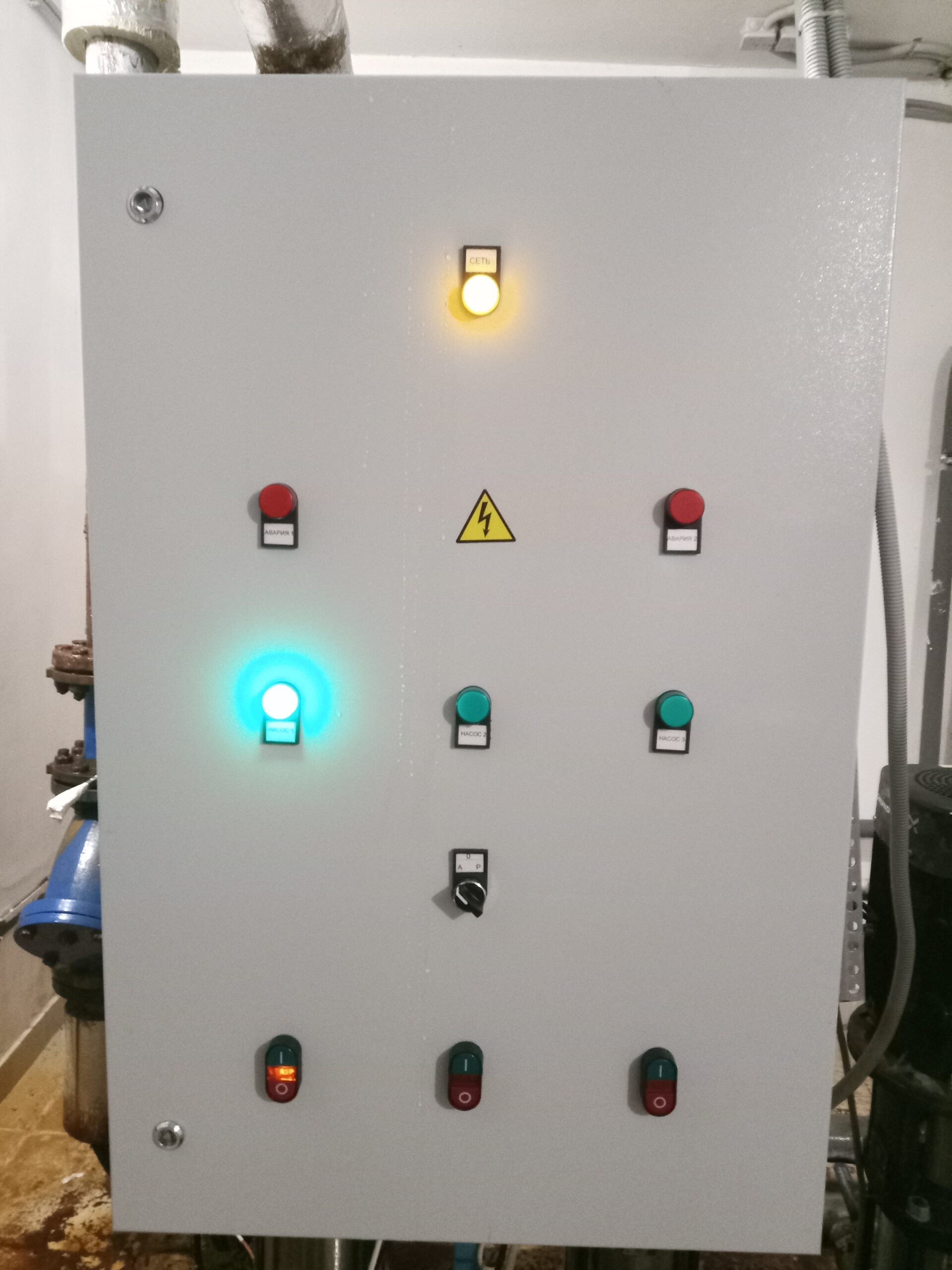

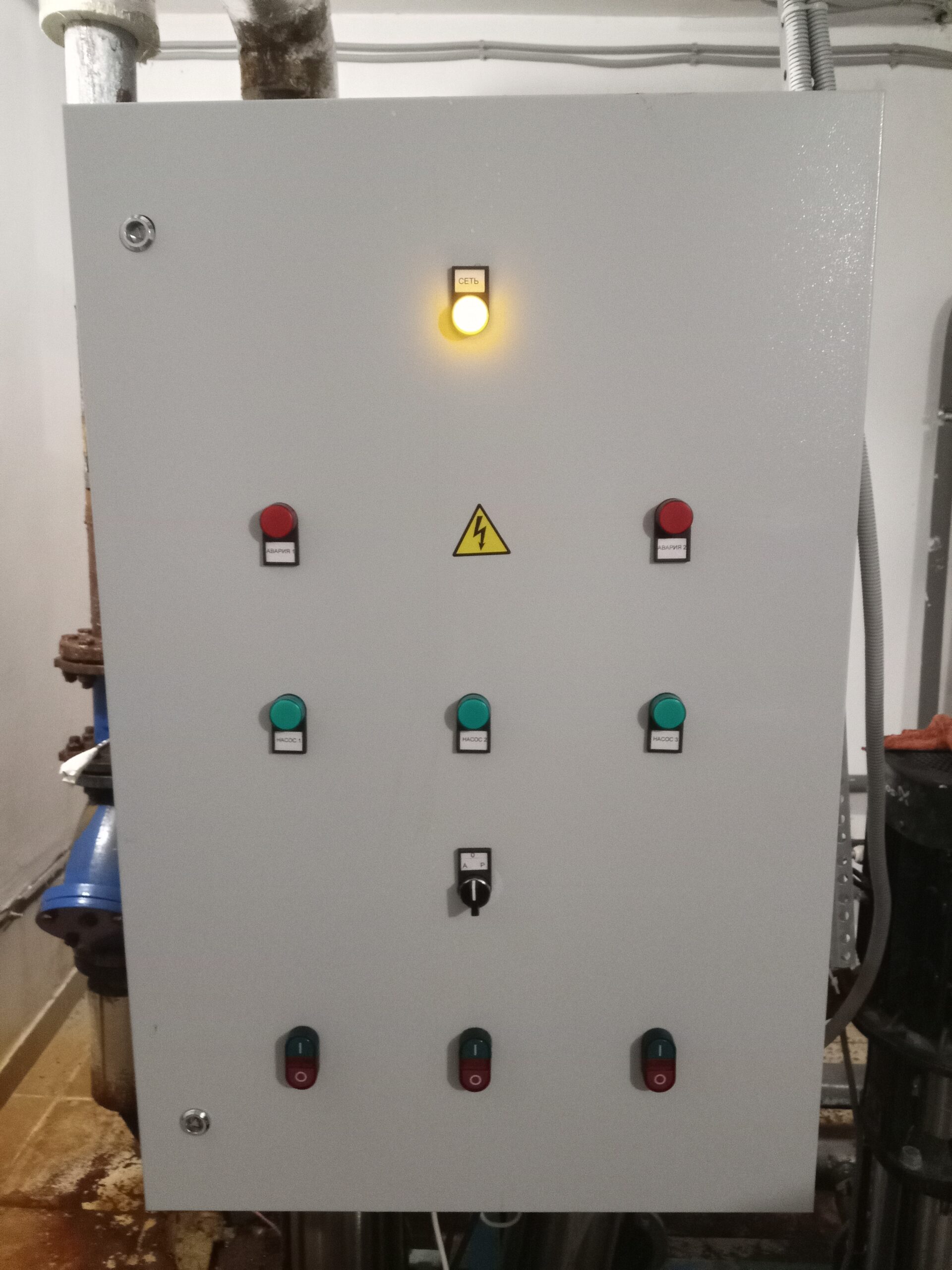

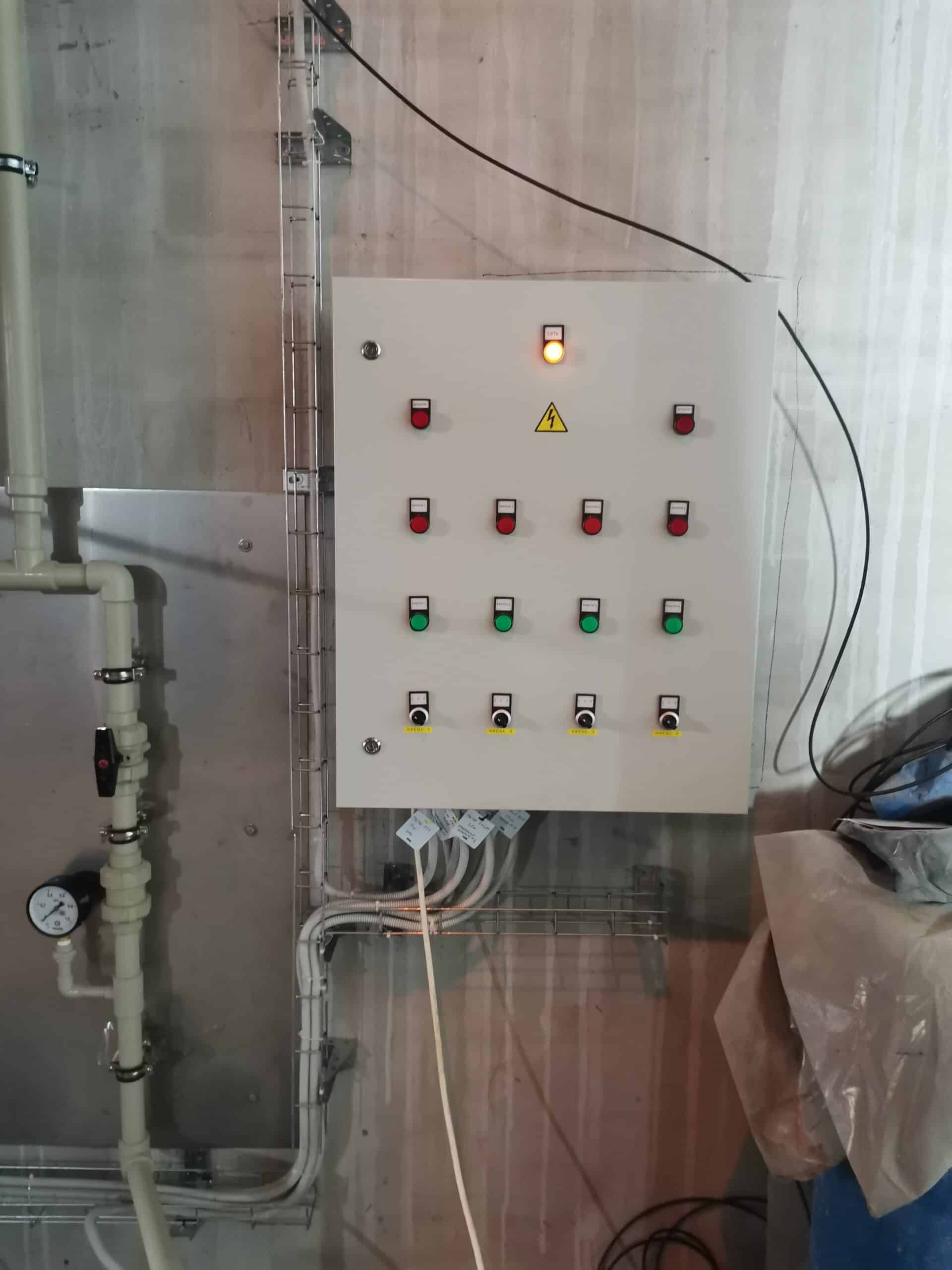

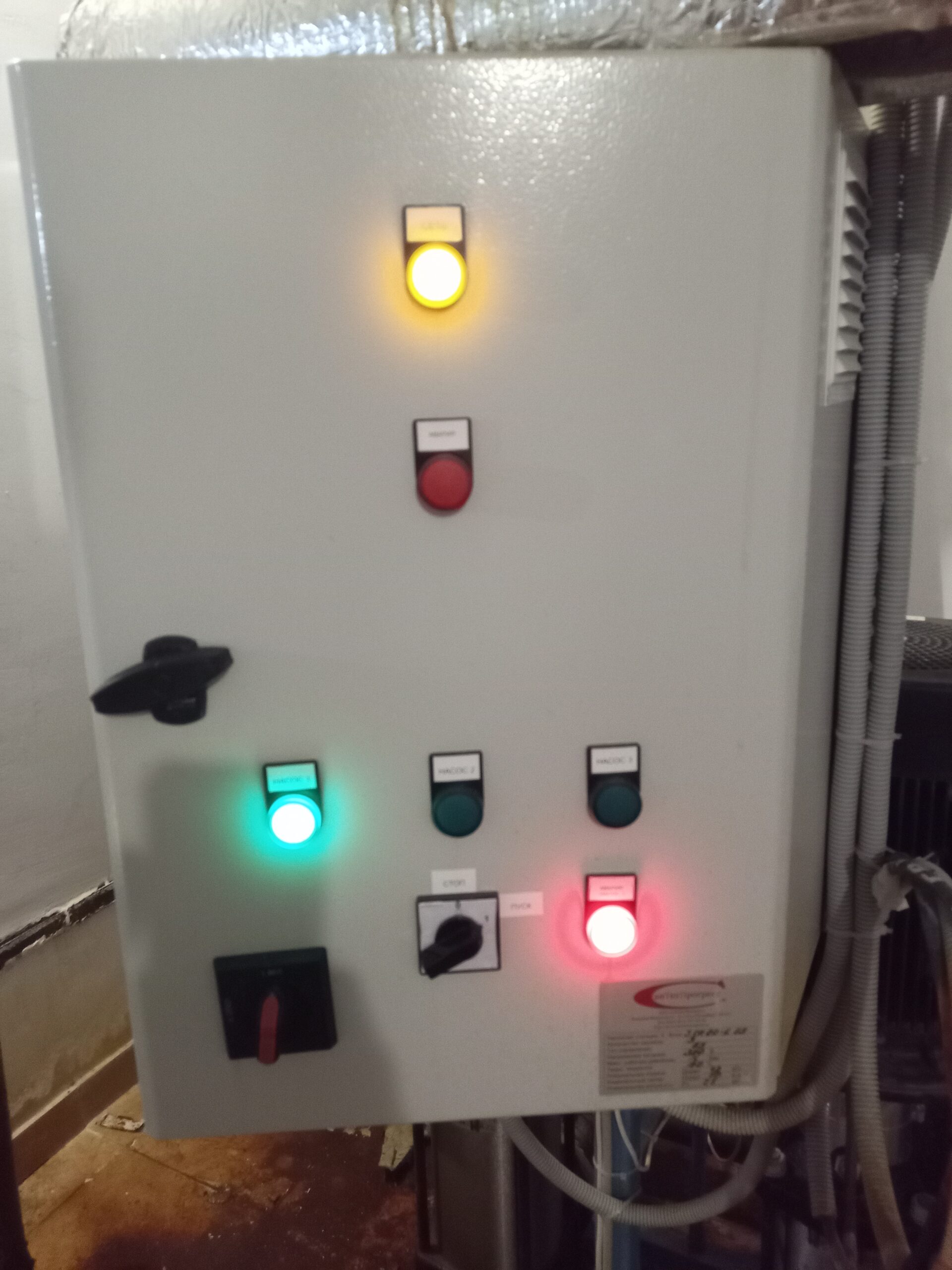

Новый шкаф управления ВНС на объекте — горит индикация «СЕТЬ» и «НАСОС 1»

🔍

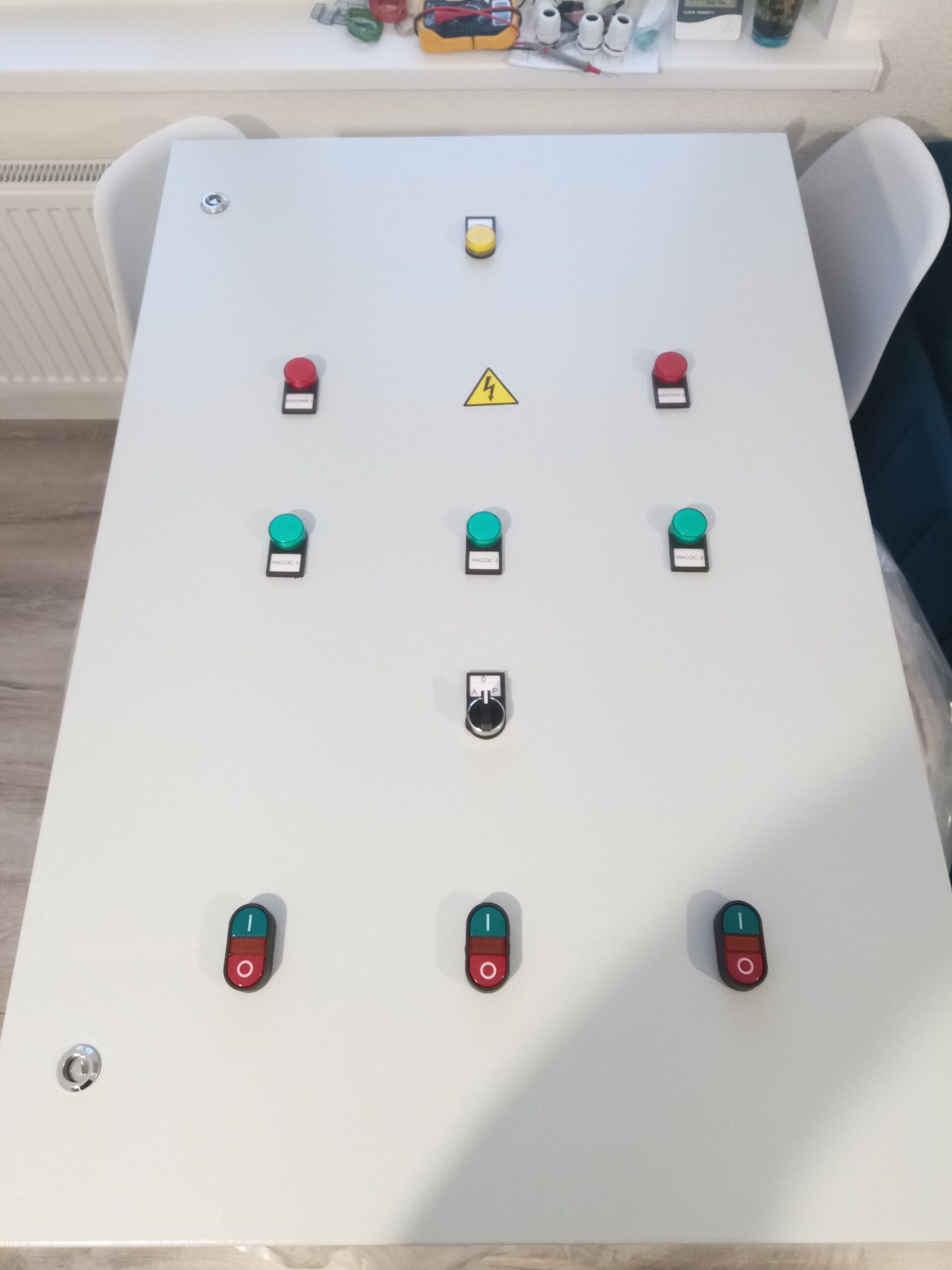

Лицевая панель: кнопки, лампы, переключатель режимов

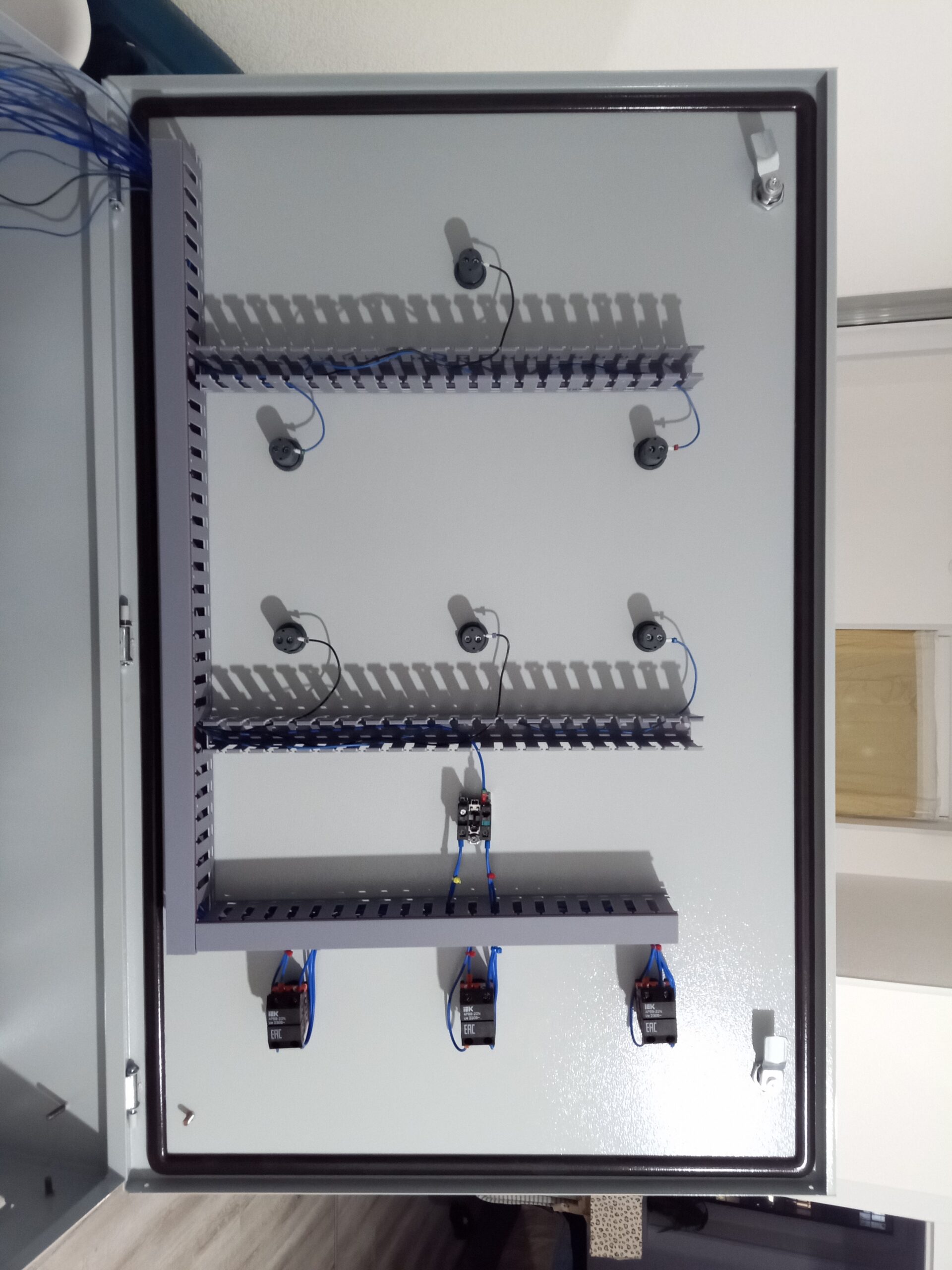

Дверца изнутри — аккуратные короба и контактные блоки

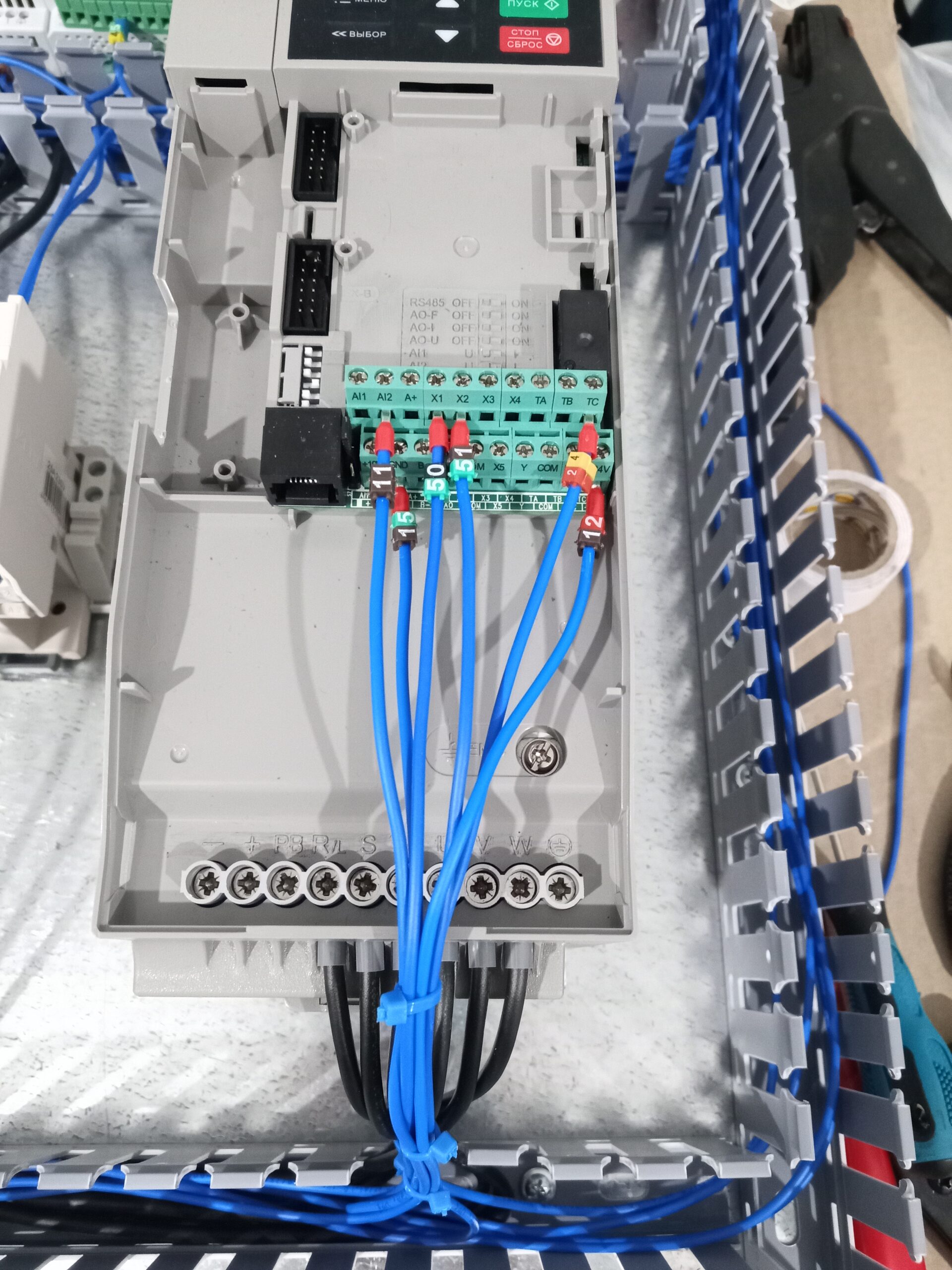

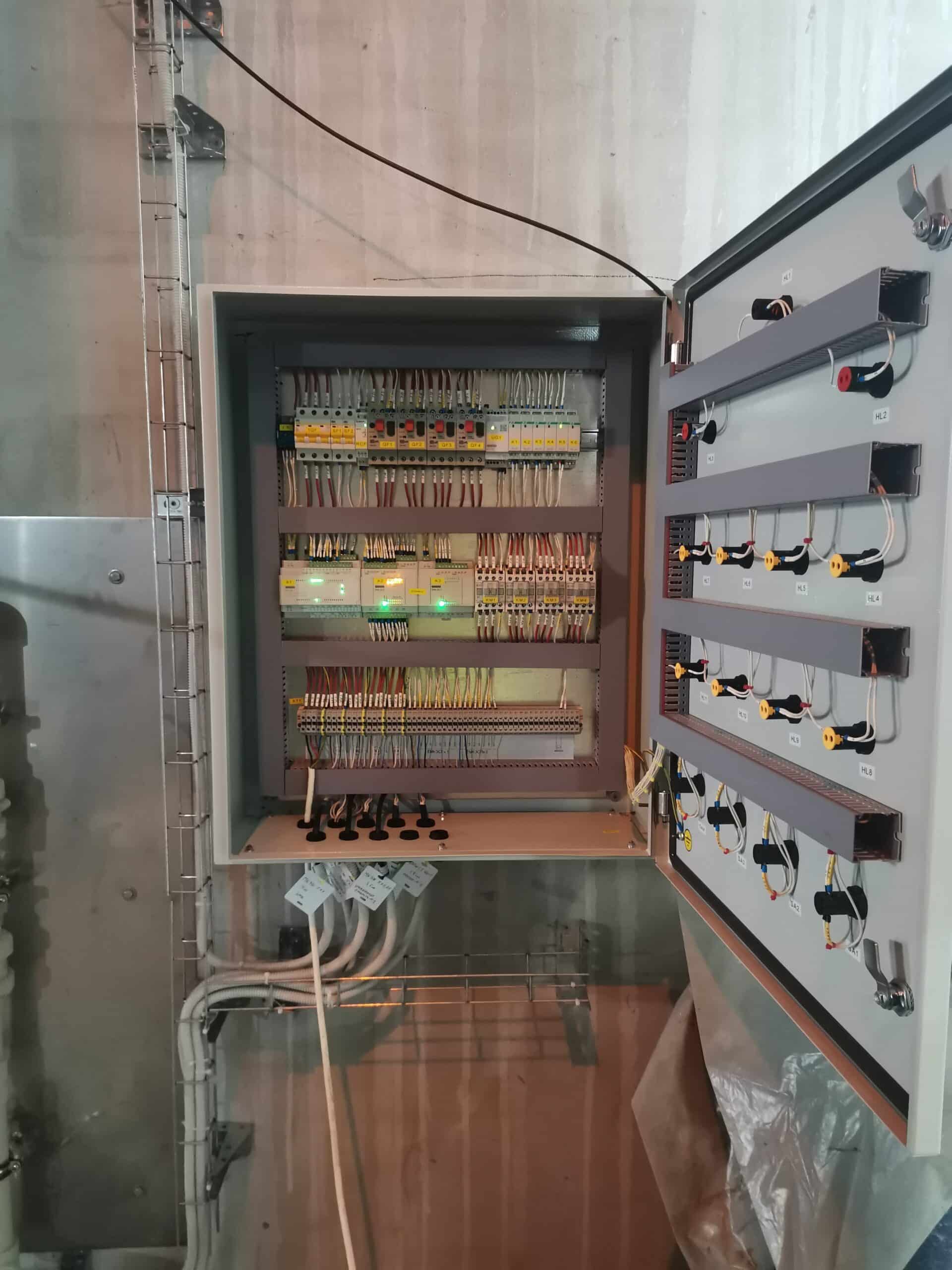

Маркировка цепей частотного преобразователя

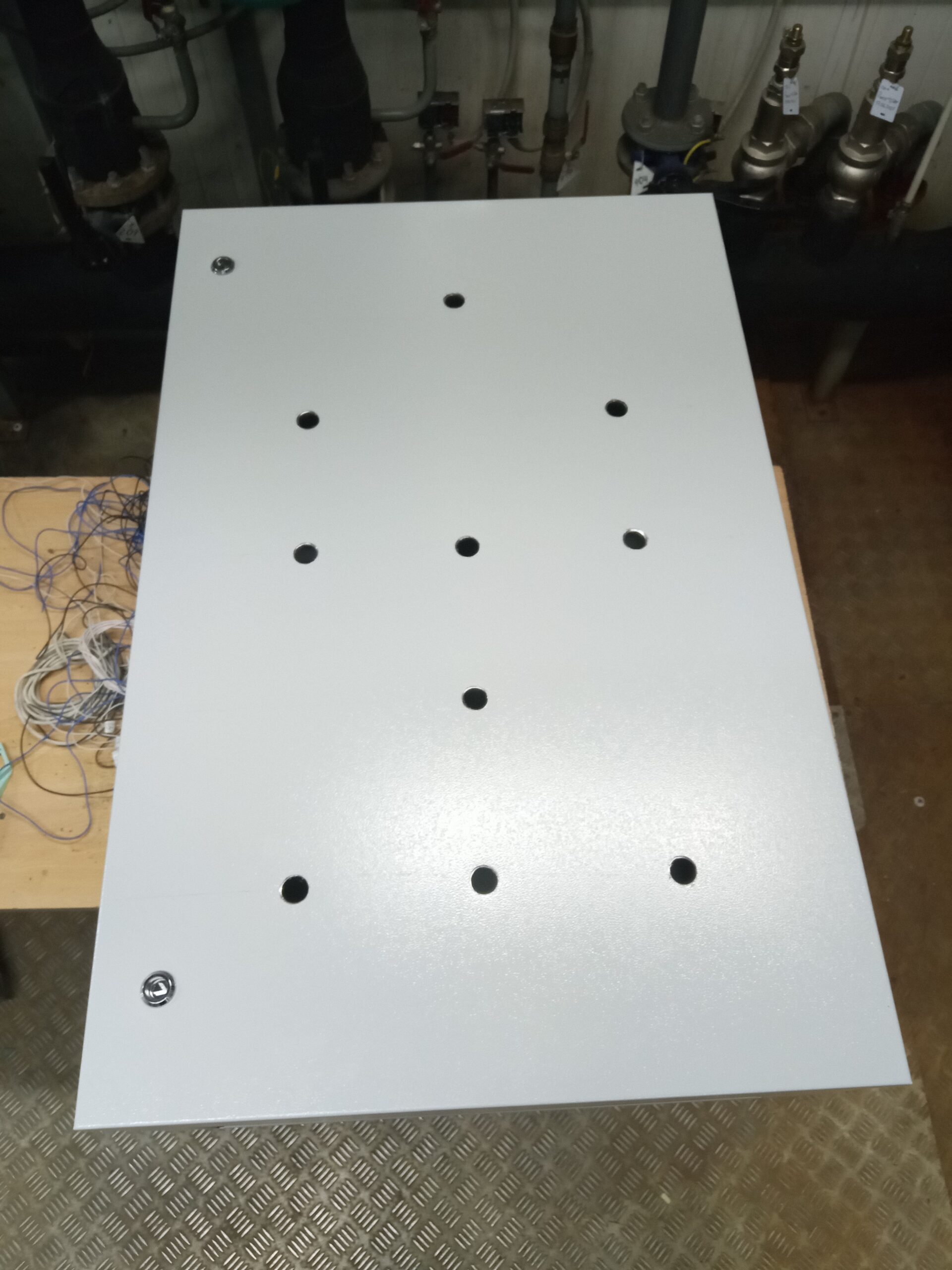

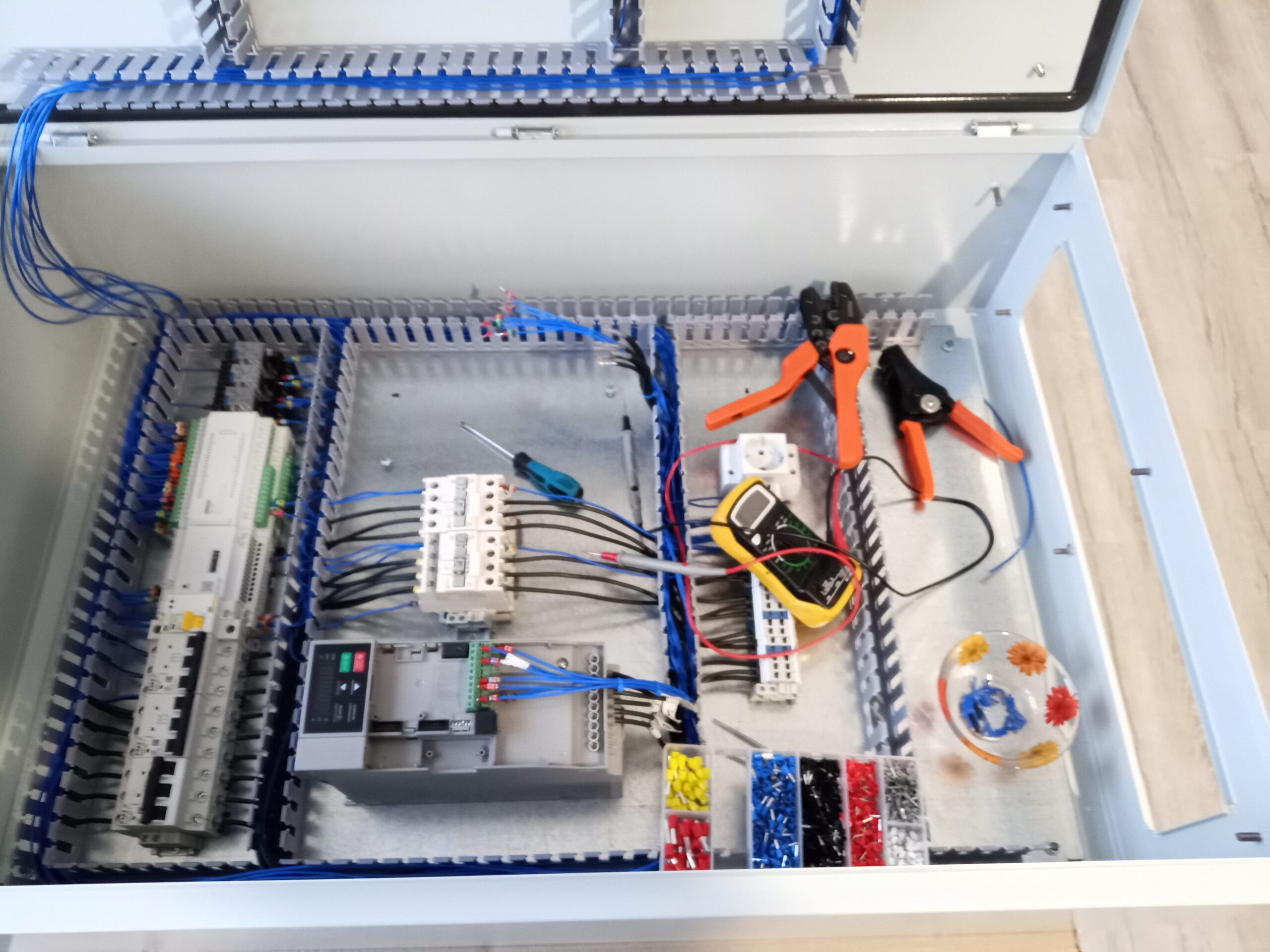

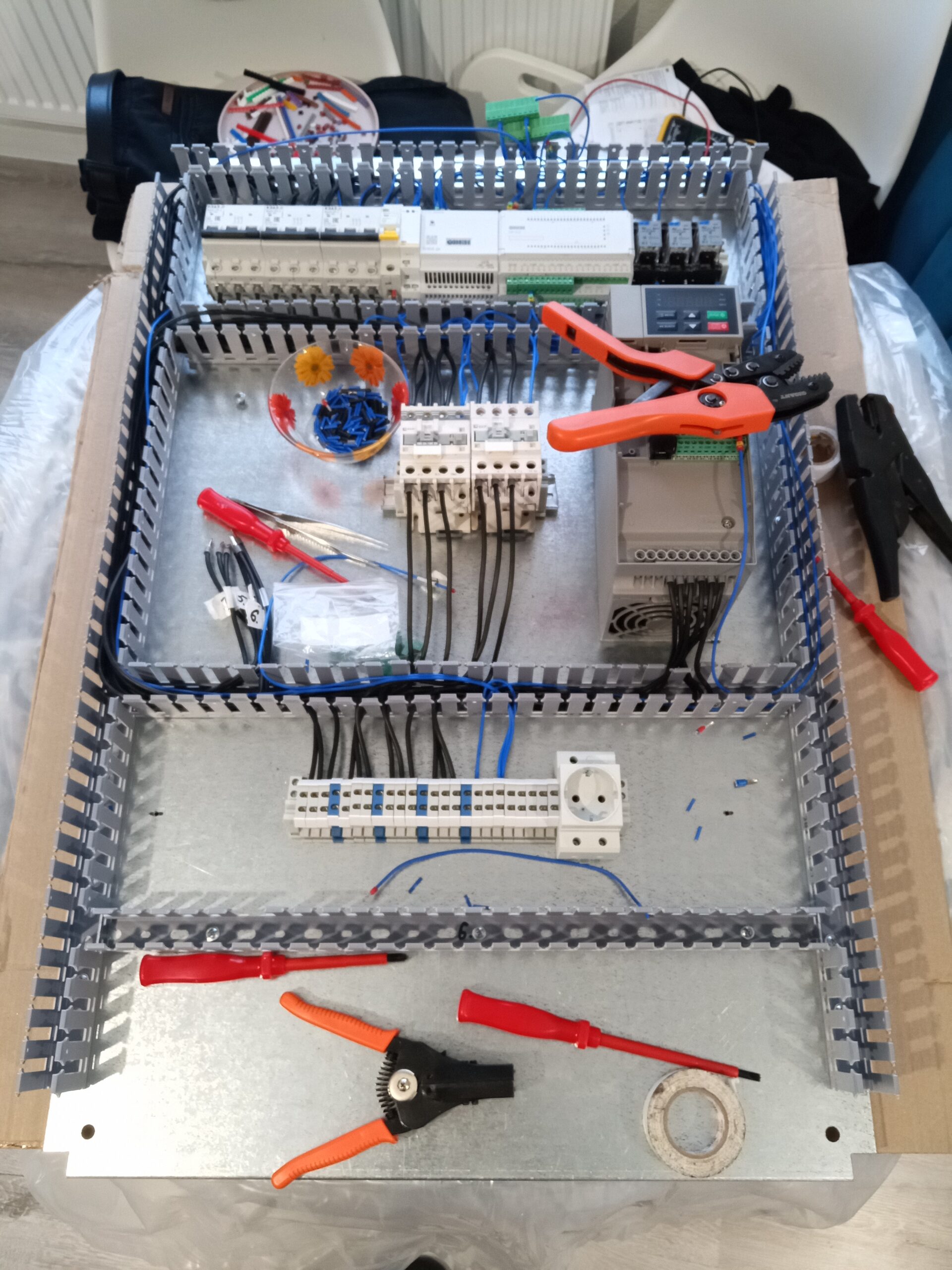

Начало сборки: монтажная плата, ОВЕН, короба

БЫЛО / СТАЛО VS

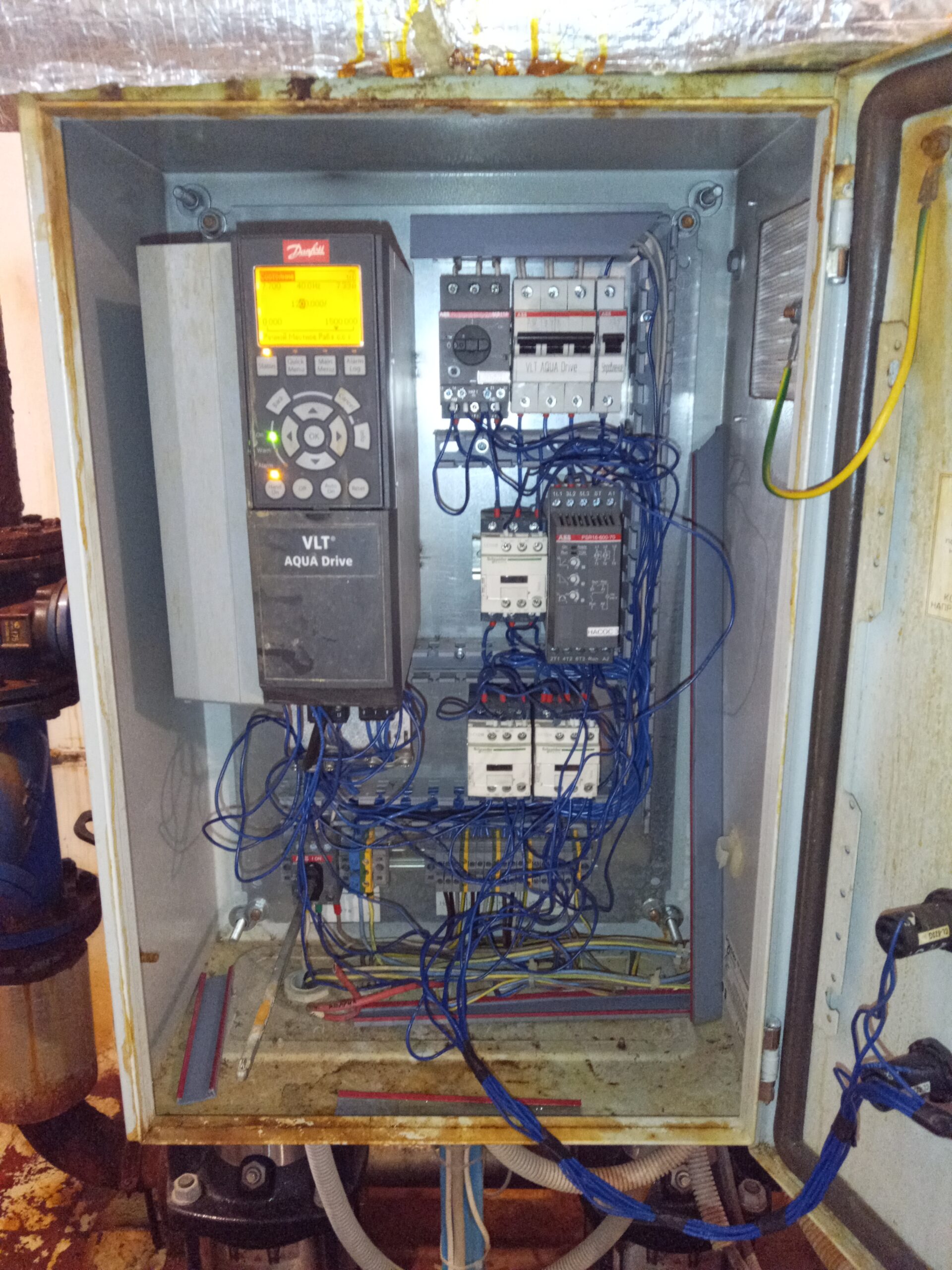

До модернизации: проводка «паутиной», скрутки, риск короткого замыкания — **Шкаф внутри:** «паутина» и ржавчина → аккуратный монтаж в короба с маркировкой

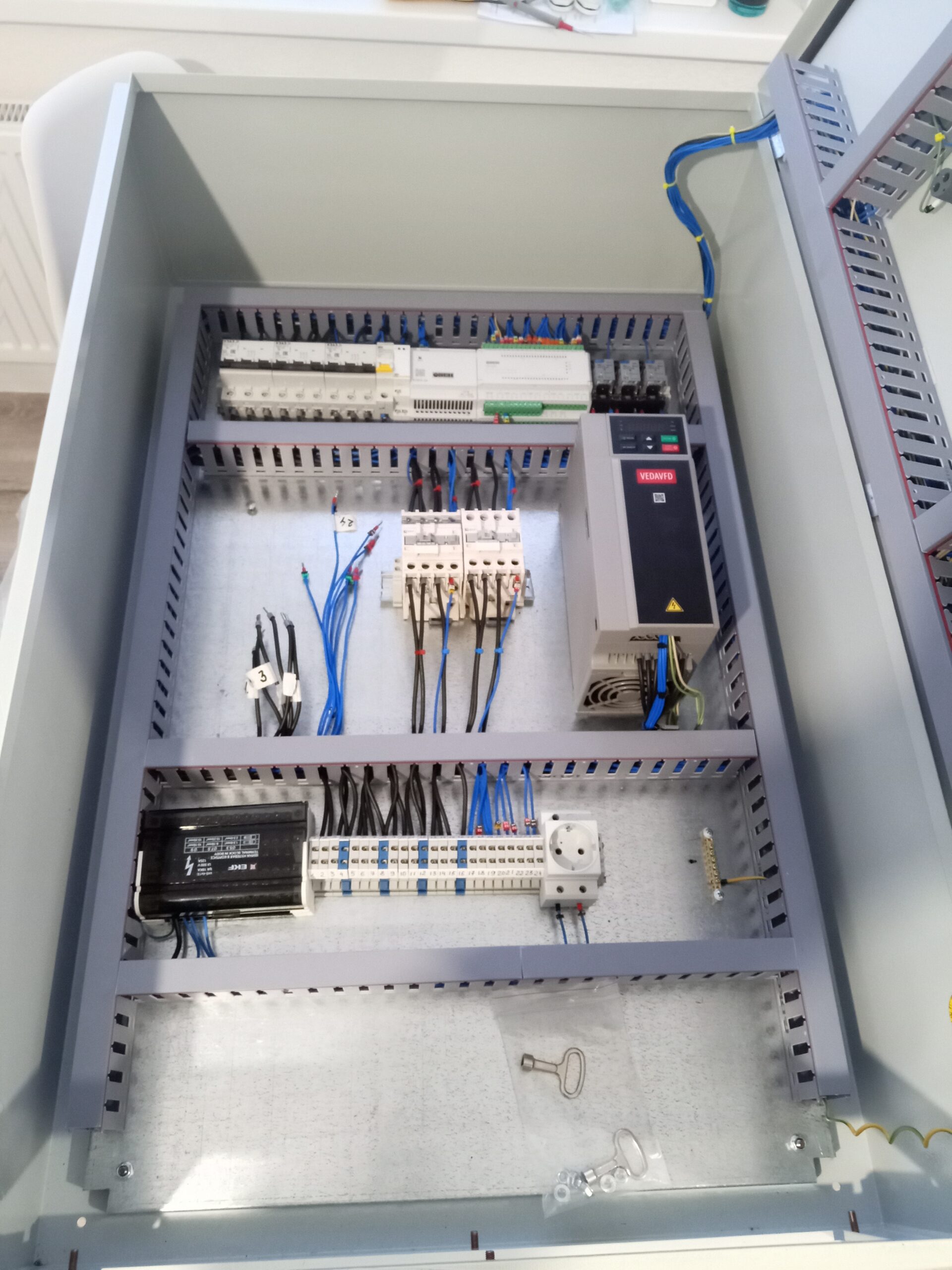

После модернизации: короба, маркировка, аккуратный монтаж — **Шкаф внутри:** «паутина» и ржавчина → аккуратный монтаж в короба с маркировкой

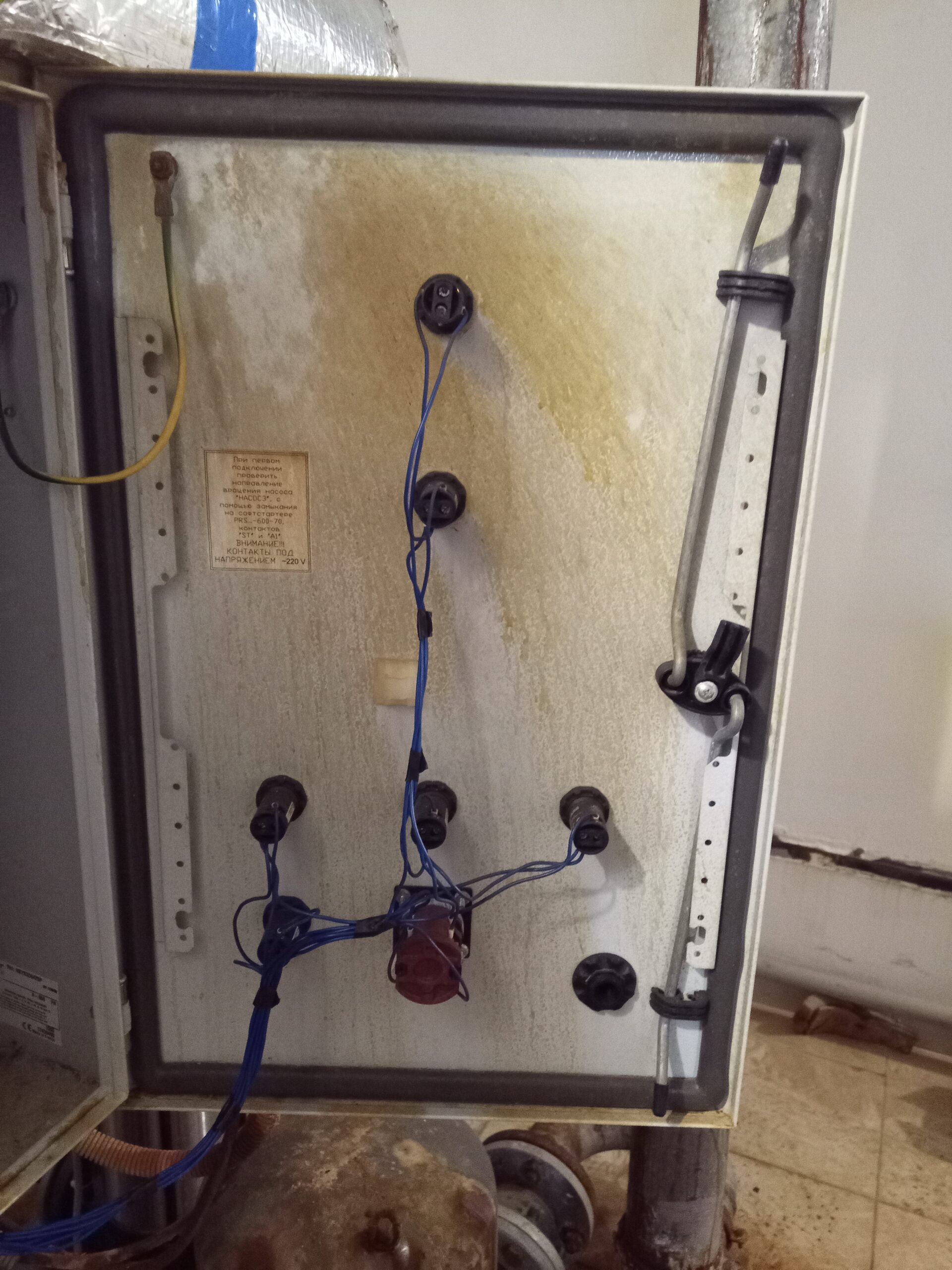

До модернизации: грязная дверца, болтающиеся провода без маркировки — **Дверца:** болтающиеся провода → короба, контактные блоки и заземление двери

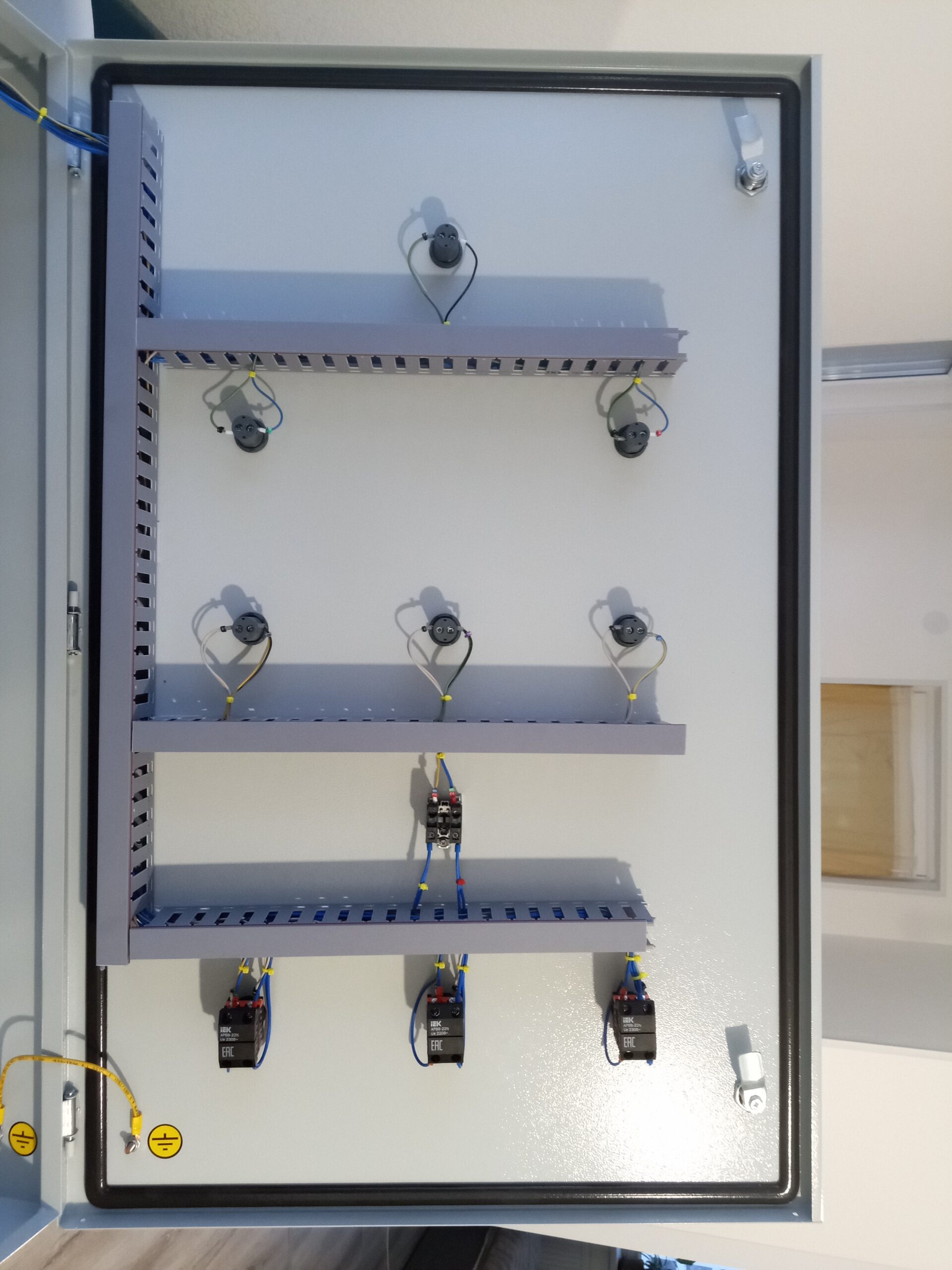

После модернизации: дверца с коробами, контактные блоки, заземление — **Дверца:** болтающиеся провода → короба, контактные блоки и заземление двери

До модернизации: софтстартер в клубке проводов без маркировки — **Коммутация:** клубок без маркировки → каждая жила обжата и промаркирована

После модернизации: клеммы частотника с маркировкой, обжатые провода — **Коммутация:** клубок без маркировки → каждая жила обжата и промаркирована

К нам обратился заказчик со старым шкафом управления насосами: проводка «паутиной», скрутки, отсутствие маркировки и защит — прямой риск короткого замыкания и пожара. Жители МКД постоянно жаловались на отсутствие воды. Мы демонтировали старый шкаф и собрали новый с нуля: корпус IP54, новая монтажная плата, перфорированные короба, контроллер ОВЕН, 2 частотных преобразователя на 3 насоса (2 насоса работают попеременно по 24 часа, 3-й на подхвате на случай падения давления в часы разбора воды) и лицевая панель с индикацией режимов и аварий.

Полная замена шкафа: корпус, монтажная плата, короба
Контроллер ОВЕН — автоматика 3 насосов
2 частотных преобразователя: плавный пуск и защита двигателей
Ротация насосов: 2 по 24 ч попеременно + 3-й на подхвате в часы разбора
Лицевая панель: «СЕТЬ», «НАСОС 1–3», «АВАРИЯ 1–2»
Переключатель режимов «автомат / ручной»
Маркировка каждого провода и аппарата по ГОСТ
Степень защиты IP54

📞 Заказать такой же

ОПИСАНИЕ: выполнен полный цикл модернизации шкафа управления насосной станцией: демонтаж старого «лоскутного» монтажа, сборка и установка нового шкафа по ГОСТ, пусконаладка с проверкой всех режимов, индикации и защит. Жители перестали жаловаться. Сравните фото «БЫЛО / СТАЛО» — нажмите на фото, чтобы увеличить.

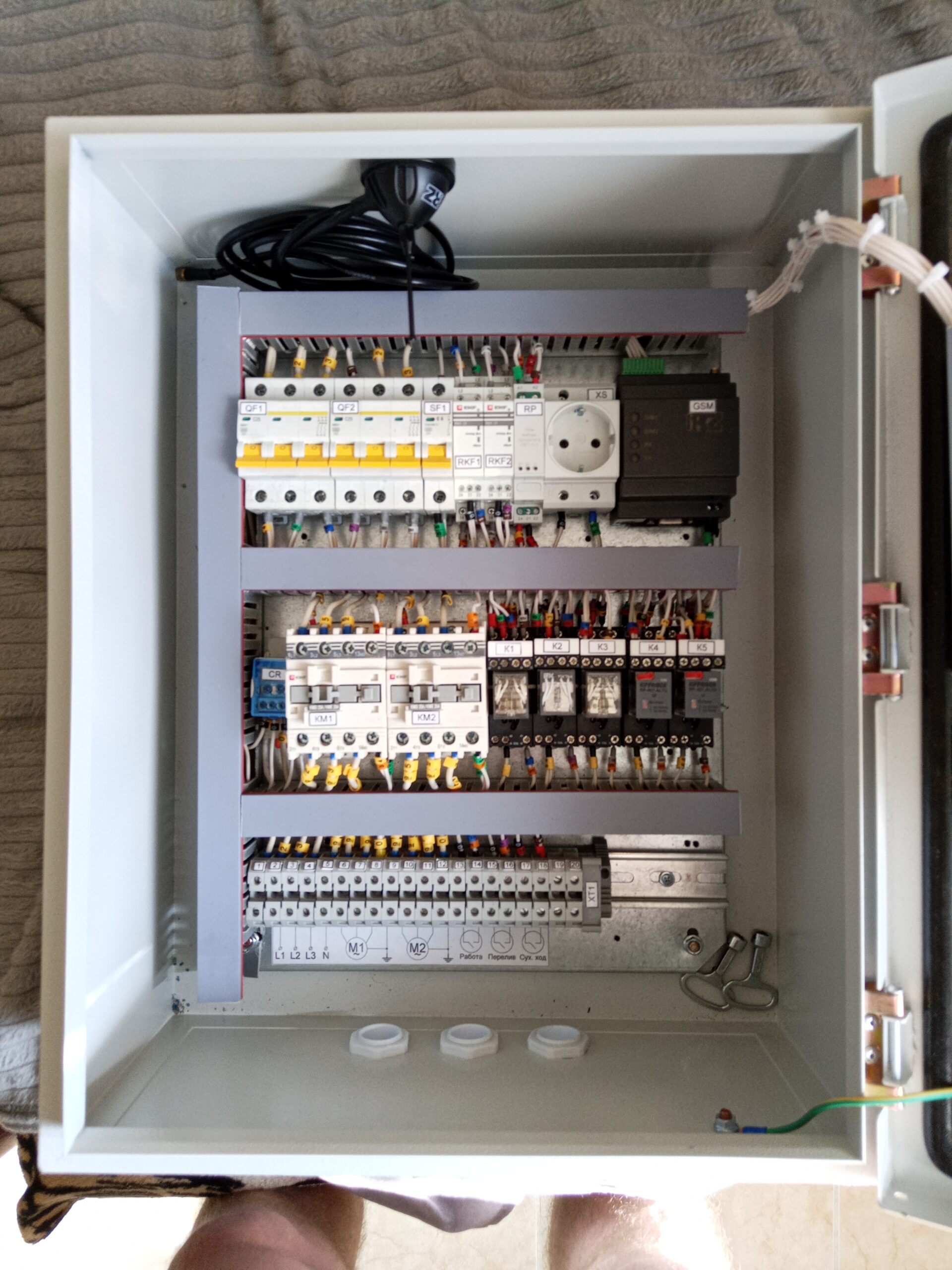

Первый серийный шкаф Automation Shield внутри: аккуратный монтаж, клеммники, контакторы, GSM-модуль

🔍

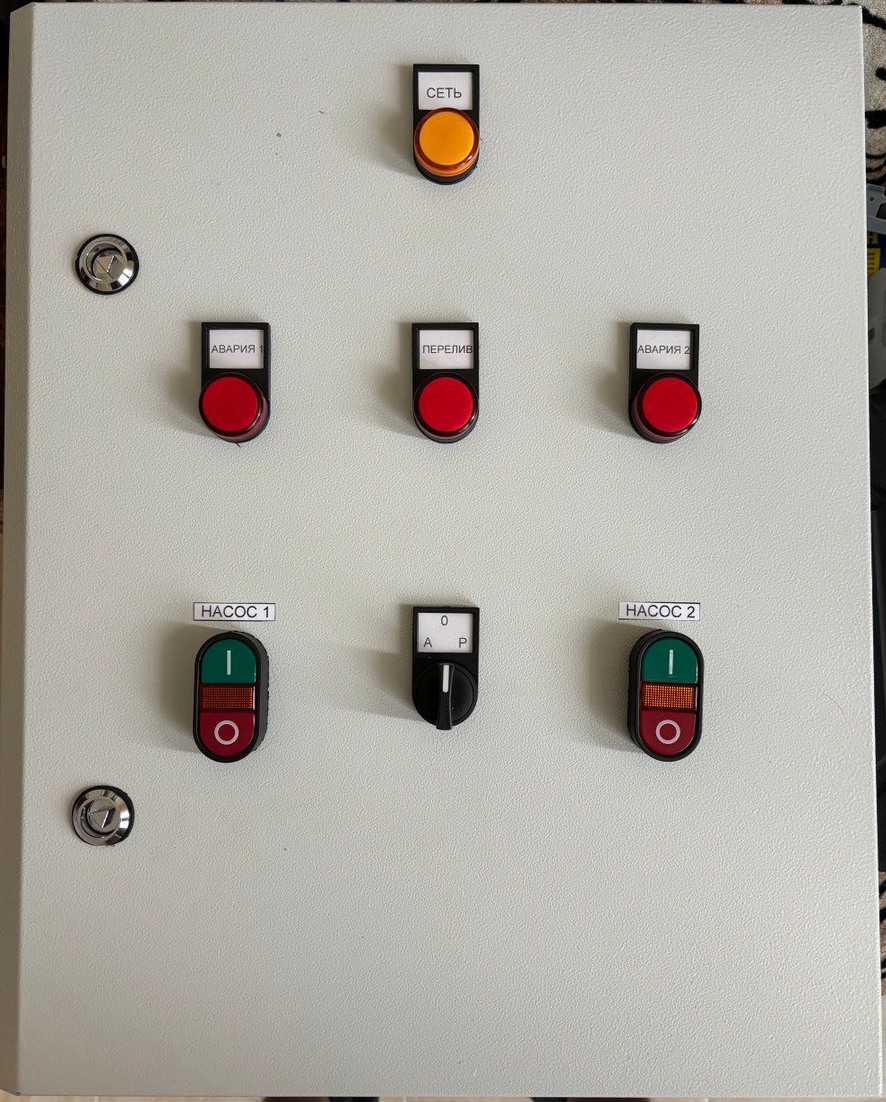

Лицевая панель: СЕТЬ, АВАРИЯ 1/2, ПЕРЕЛИВ, НАСОС 1/2, переключатель 0/А/Р

Наш первый серийный шкаф, проданный через Авито сразу после открытия ИП. Задача была простая и жёсткая: надёжная автоматика двух насосов без контроллера. Собрали на контакторно-релейной логике: автоматика по уровням, чередование (за счет реле приоритета насоса) и резервирование насосов, световая индикация режимов и аварий, GSM-модуль с SMS-оповещением. Шкаф уехал в Республику Карелия и работает до сих пор.

Релейная автоматика без контроллера — просто и ремонтопригодно
2 насоса, режимы «0 / Автомат / Ручной»
Индикация: «СЕТЬ», «НАСОС 1/2», «АВАРИЯ 1/2», «ПЕРЕЛИВ»
Защиты двигателей и контроль фаз
GSM-модуль: SMS при «Авария 1/2» и «Перелив»
Корпус DKC с уплотнением, степень защиты IP66

📞 Заказать шкаф управления

ОПИСАНИЕ: Первый шкаф, который мы собрали и продали как готовое изделие — ещё до запуска сайта. Заказчик нашёл нас на Авито, шкаф уехал в Республику Карелия и до сих пор в работе. Релейная схема без контроллера: надёжно, понятно и ремонтопригодно в любом посёлке. Вы также можете ознакомиться с рабочей документацией этого ШУН, нажав на кнопку «📄 Документация».
